ОПИСАНИЕ ТЕРМОСТАТОВ И КРИОСТАТОВ

Версия для печати  .pdf :  "Описание термостатов и криостатов"



Для выполнения требований ГОСТ 8.461-2009 по поверке термометров сопротивления необходимы термостаты ТН-1М, обеспечивающие температуру  0°С, и ТП-2, обеспечивающие температуру 100°С.

Температура 0°С в термостате ТН-1М создается в среде раздробленного тающего льда, который перед этим намораживается любым известным способом из дистиллированной воды и дробится на установке УДЛ-1. При необходимости можно применять малогабаритную модификацию нулевого термостата ТН-2М. Температура 100°С достигается в термостате ТП-2 в среде кипящей дистиллированной воды при нормальном атмосферном давлении. При отклонении давления от нормального следует учитывать поправку по известным соотношениям или путем измерения температуры любым образцовым термометром сопротивления, например ПТС‑10-М

Для поверки (градуировки) датчиков температуры в диапазоне -40…+40°С может использоваться криостат КР -40-2, в котором рабочей средой является тосол А-40М. Как и в случае с ТР-1М, использование специальной кассеты позволяет применять КР -40-2 для поверки ртутных и спиртовых термометров полного погружения. Для работы с температурами -190…-60°С можно использовать криостаты КР -190-1 и КР -190-2.


Криостат КР -80 предназначен для нагрева и охлаждения датчиков температуры в диапазоне температур -80…+40 °С, ртутных, спиртовых и др. термометров при их поверке и градуировке в лабораторных и цеховых условиях. В качестве теплоносителя используется спирт.

Для поверки (градуировки) датчиков температуры в диапазоне 40…300°С может использоваться регулируемый термостат ТР-1М. Выпускается три модификации термостата, отличающиеся глубиной погружения и диапазоном воспроизводимых температур: ТР-1М-300, ТР-1М-500 и ТР-1М-В. В связи с тем, что при высоких температурах специальная жидкость, используемая в качестве рабочей среды, выделяет специфический запах, требуется вытяжка. Предприятие по заявке потребителя поставляет вытяжные камеры КВ-1 (КВ-1В) без вентиляторов, которые потребитель устанавливает под свои условия размещения.

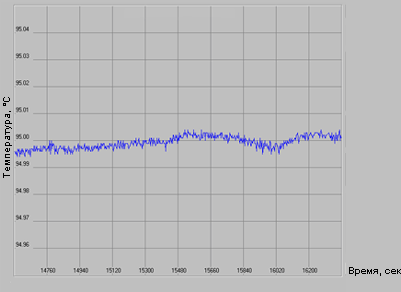

Типичный график поддержания температуры в термостате ТР-1М



Использование специальной кассеты позволяет применять ТР-1М-300 и ТР-1М-500 для поверки ртутных и спиртовых термометров полного погружения. Уровень теплоносителя поднимается выше верхнего торца термостата и термометр может быть погружен до уровня отсчитываемой отметки шкалы согласно требованиям ГОСТ 13646-68. Для точного считывания температуры, измеряемой стеклянным термометром, термостат снабжен видоискателем с 6-кратным увеличением.
Термостат ТР-1М состоит из термованны ТЖ-1-300 (ТЖ-1-500) и блока управления БУ-1М с индикацией заданной и фактической температуры. В аварийном режиме, при превышении более чем на 10°С верхней границы диапазона работы, термостат автоматически выключается.

Сухие термостаты ТС 250-2 и ТС 600-2, предназначенные для воспроизведения температур до 250°С и до 600°С соответственно, работают на принципе нагрева металлических блоков. Изотермическая зона достигается в сменных выравнивающих блоках с отверстиями для датчиков температуры. У потребителя имеется возможность заказать выравнивающий блок-заготовку, при этом отверстия для датчиков могут им высверливаться самостоятельно под необходимые диаметры датчиков. Длина изотермической зоны в термостате ТС 250-2 расположена на глубине от 55 до 115 мм от верхнего торца выравнивающего блока, а в термостате ТС 600-2 на глубине от 80 до 160 мм от верхнего торца выравнивающего блока. Для обеспечения погрешности измерения необходимо обеспечивать хороший тепловой контакт датчиков температуры с выравнивающим блоком.

Термостат ТС 250-2 имеет моноблочную конструкцию и легко переносится одной рукой. Термостат ТС 600-2 состоит из термостата ТС-3 и блока управления БУ‑1М. Термостаты ТС 250-2 и ТС 600-2 имеют 4-разрядный светодиодный индикатор, на котором индицируются заданная и фактическая температуры, и могут быть подключены к компьютеру по интерфейсу RS-232. Сухие термостаты ТС 250-2 и ТС 600-2 просты в обслуживании, так как они не требуют заполнения жидкостью. Их погрешность больше, чем у жидкостных термостатов, но малые габариты и простота обслуживания делают их привлекательными для целого ряда измерений.
