|  На 16-ой международной выставке «НЕФТЬ, ГАЗ, НЕФТЕХИМИЯ» - 2009г. в конкурсе «Лучший экспонат выставки» в номинации «продукция с новыми или улучшенными характеристиками» награждён ДИПЛОМОМ за разработку и внедрение ВЫСОКОПРОИЗВОДИТЕЛЬНОГО РЕГУЛИРУЕМОГО КРИОСТАТА КР-80.
|
|
Назначение:
Криостат регулируемый КР-80 предназначен для нагрева и охлаждения датчиков температуры (термопар и термометров сопротивления), ртутных, спиртовых и др.термометров при поверке и градуировке термометров в лабораторных и цеховых условиях.
В качестве теплоносителя используется этиловый спирт.
Криостат регулируемый КР-80 выполнен в металлическом корпусе, внутри которого расположен резервуар. В резервуар заливается теплоноситель (около 10 кг) — спирт этиловый ректификованный. Внутри резервуара находится цилиндр, в котором организован термостатированный объем. Для улучшения характеристик криостата теплоноситель в резервуаре непрерывно перемешивается. В термостатированном объеме теплоноситель движется снизу вверх. Уровень теплоносителя считается нормальным, если теплоноситель переливается через верхний край насадки. Разница уровней теплоносителя внутри насадки и снаружи при перемешивании не должна превышать 40 мм.
КР -80 имеет защиту: при утечке фриона не включается. КР-80 выпускается по МКСН.702232.001 ТУ
|

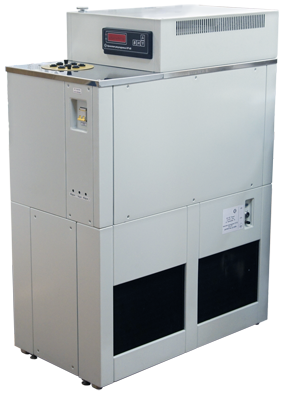

КР-80
|
| Характеристики
| КР-80
|
| Диапазон воспроизведения температур, °С
| -80…+40
|
| Теплоноситель
| спирт
|
| Одновременно поверяется:
|
| - термопар или термометров сопротивления
| 6
|
| - ртутных, спиртовых термометров
| до 13
|
| Рабочий объем криостата, мм, не менее
| Ø110х300
|
| Максимальная глубина погружения датчика, мм
| 300
|
| Неравномерность температуры в рабочем объеме криостата на глубине от 10 до 300 мм, °С
- в диапазоне от -80 до 60,01°С, не более
- в диапазоне от -60 до +40°С, не более
|
0,03
0,01
|
| Нестабильность заданной температуры за 30 мин, °С, не более
| ±0,02
|
| Время выхода на температурный режим, ч, не более
| 2,5
|
| Вид индикации
| цифровая светодиодная, 5 разрядов (высота цифр 14 мм)
|
| Разрешающая способность индикации, °С
| 0,01
|
| Дискретность задания требуемой температуры, °С
| 0,01
|
| Связь с ЭВМ
| RS-232
|
| Вид климатического исполнения по ГОСТ 15150-69
| УХЛ 4.1
|
| Температура окружающего воздуха, °С
| 20±5
|
| Питание
| 220В; 50Гц
|
| Потребляемая мощность, кВт, не более
| 4,5
|
| Габаритные размеры, мм, не более
| 950х510х1300
|
| Масса криостата без теплоносителя, кг
| 160
|
Пример записи при заказе: "Криостат регулируемый КР-80" | Комплектность:
| Наименование | Кол-во |
| Криостат регулируемый КР -80 | 1 шт |
| Кабель ХТ1 ДДШ6.644.004 | 1 шт |
| Кабель ДДШ6.644.033 | 1 шт |
| Спирт этиловый ректификованный ГОСТ Р 51652-2000 | 15 кг |
| Сертификат соответствия на спирт | 1 экз |
| Кассета ДДШ6.212.004 | 1 шт |
| Видоискатель ДДШ3.810.000 | 1 шт |
| Винты самонарезающие 3,5х12 | 3 шт |
| Плата ДДШ 6.670.002 | 1 шт |
| Насадка МКСН.713111.002 | 1 шт |
| Насадка МКСН.713111.003 | 1 шт |
| Заглушки с отверстиями под датчики диаметром: 4 мм (МКСН.716111.003-01) 6 мм (МКСН.716111.003-02) 8 мм (МКСН.716111.003-03) 10 мм (МКСН.716111.003-04) |
7 шт 7 шт 7 шт 7 шт |
| Заглушка без отверстия МКСН.716111.003 | 7 шт |
| Пассик ДДШ 8.844.001 | 1 шт |
| Руководство по эксплуатации МКСН 702232001 РЭ
| 1 экз |
| Паспорт МКСН 702232001 ПС
| 1 экз |
| * Программное обеспечение 643.02566540.00001-01 | 1 экз
|
|
|
