ТЕРМОСТАТ РЕГУЛИРУЕМЫЙ ТР-1М

Версия для печати  .pdf

9.06.2007г. на VII Международной выставке военной техники, технологий и вооружения сухопутных войск "ВТТВ-2007" г.Омск предприятие награждено золотой медалью за разработку и внедрение на рынке новых передовых технологий и оборудования за термостат регулируемый ТР-1М.

Назначение:

Термостат регулируемый ТР-1М предназначен для поверки и исследования средств измерения температуры в лабораторных условиях в диапазоне температур от 40 до 300 °С.
Выпускаются пять исполнений термостата, отличающиеся глубиной погружения и диапазоном воспроизводимых температур: ТР-1М-300, ТР-1М-500, ТР-1М-В, ТР-1М-У1 и ТР-1М-У2. Достоинством данного термостата является микропроцессорное управление, позволяющее получать высокую стабильность поддержания температуры и малую дискретность задания температуры. Термостат подключается к компьютеру по интерфейсу RS-232.
Исполнения термостатов регулируемых ТР-1М-300 и ТР-1М-500 воспроизводят температуру в диапазоне от 40 до 200 °С, при этом во всем диапазоне в качестве теплоносителя используется полиметилсилоксановая жидкость ПМС-100 ГОСТ 13032-77 с температурой вспышки не ниже 305 °С. При работе в диапазоне от 40 до 95 °С в качестве теплоносителя допускается использовать воду.
Исполнение термостата регулируемого ТР-1М-В воспроизводит температуру в диапазоне от 150 до 300 °С, при этом во всем диапазоне в качестве теплоносителя используется масло цилиндровое МЦ-52 ГОСТ 6411-76 с температурой вспышки не ниже 310°С.
С целью реализации диапазона 40...300°C при использовании одного теплоносителя выпускаются исполнения ТР-1М-У1 и ТР-1М-У2. В качестве теплоносителя в них используется масло ULTRA-300 с температурой вспышки не ниже 310 °С, которое имеет малый коэффициент вязкости во всем диапазоне температур от 40 до 300 °С, является прозрачным и меньше испаряется при 300 °С.

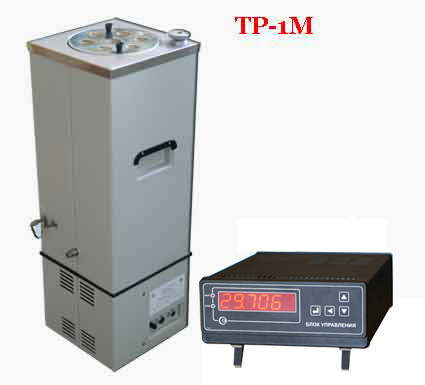

Термостат регулируемый ТР-1М состоит из термованны (ТЖ-1-300 или
ТЖ-1-500) и блока управления (БУ-7-5).

ТЖ-1-300 (ТЖ-1-500)        БУ-7-5

flash-анимация.  РџРѕСЃРјРѕС‚реть

Технические характеристики по ТУ 3443-001-02566540-2002

Устройство для поверки поверхностных датчиков температуры ТПВ 2

Вытяжная камера КВ-1

Термостат ТР-1М с кассетой для поверки ртутных термометров с видоискателем в вытяжной камере

Кассета

для поверки ртутных термометров

Термостат ТР-1М с кассетой для поверки ртутных термометров с видоискателем

Комплектность термостатов регулируемых ТР-1М-300, ТР-1М-500:

- термованна (ТЖ-1-300 для ТР-1М-300 и ТЖ-1-500 для ТР-1М-500);
- жидкость ПМС-100 (13 кг для ТР-1М-300 и 20 кг для ТР-1М-500);
- блок управления БУ-7-5;
- поддон, черпак, кружка;
- плата для подключения датчиков;
- набор заглушек (пробок) с отверстиями под датчики диаметром: 10 мм; 8 мм; 6 мм; 4 мм; без отверстий, - (по 7 каждого вида);
- кассета* для поверки стеклянных термометров диаметром 6…18 мм;
- видоискатель* с 6-кратным увеличением;
- набор кабелей соединительных (3 шт.);
- кабель для связи с компьютером;
- паспорт,
- руководство по эксплуатации;
- методика поверки.

По отдельной заявке:

- камера вытяжная КВ-1* с паспортом;
- эталонный термометр сопротивления ЭТС-100;
- устройство ТПВ-2М* для поверки поверхностных датчиков температур (устанавливается на ТР 1М-300, ТР-1М-500);
- охладитель;

* - доп. см. "Вспомогательное оборудование для поверки датчиков температуры"
- камера вытяжная КВ-1* с паспортом;

Комплектность термостата регулируемого ТР-1М-В:

- термованна ТЖ-1-300;
- масло МЦ-52 (13 кг);
- канистра;
- блок управления БУ-7-5;
- техническое моющее средство "Дикорин" (0,3 кг)
- камера вытяжная КВ-1В* с паспортом;
- поддон;
- плата для подключения датчиков;
- набор заглушек (пробок) с отверстиями под датчики диаметром:
10 мм; 8 мм; 6 мм; 4 мм; без отверстий, - (по 7 каждого вида);
- набор кабелей соединительных (3 шт.);
- кабель для связи с компьютером;
- паспорт,
- руководство по эксплуатации;
- методика поверки.


По отдельной заявке:
- эталонный термометр сопротивления ЭТС-100;

- устройство ТПВ-4* для поверки поверхностных датчиков температур;

*- доп. см. "Вспомогательное оборудование для поверки датчиков температуры"

Комплектность термостатов регулируемых ТР-1М-У1 и ТР-1М-У2:

- термованна (ТЖ-1-300 для ТР-1М-У1 и ТЖ-1-500 для ТР-1М-У2);
- жидкость ULTRA-300 (12,5 литров для ТР-1М-У1 и 20 литров для ТР-1М-У2);
- блок управления БУ-7-5;
- плата для подключения датчиков;
- набор заглушек (пробок) с отверстиями под датчики диаметром: 10 мм; 8 мм; 6 мм; 4 мм; без отверстий, - (по 7 каждого вида);
- кассета* для поверки стеклянных термометров диаметром 6…18 мм;
- видоискатель* с 6-кратным увеличением;
- набор кабелей соединительных (3 шт.);
- кабель для связи с компьютером;
- паспорт,
- руководство по эксплуатации;
- методика поверки.

По отдельной заявке:
- эталонный термометр сопротивления ЭТС-100;
- устройство ТПВ-4* для поверки поверхностных датчиков температур;
* - доп. см. "Вспомогательное оборудование для поверки датчиков температуры"

Пример записи при заказе:

"Термостат регулируемый ТР-1М-300" или
"Термостат регулируемый ТР-1М-300 с камерой вытяжной КВ-1"

Сертификат об утверждении типа средств измерений RU.C.32.051.A №33998; зарегистрирован в Гос. реестре СИ № 24473-08.

Сертифицированы в Республике Беларусь РБ 03 10 2973 10 № №6035.

Сертифицированы в Республике Казахстан №KZ.02.03.06283-2014/24473-08.

Сертифицированы в Украине UA-MI/3p-926-2006 №24473-03
