ВЫСОКОТЕМПЕРАТУРНАЯ ПЕЧЬ ВТП 1600-1

Версия для печати  .pdf



Назначение:
Высокотемпературная печь ВТП 1600-1 предназначена для нагрева средств измерения температуры в лабораторных и цеховых условиях.
    Высокотемпературная печь ВТП 1600-1 состоит из термоблока и блока управления БУ-7-6.
  Высокотемпературная печь ВТП 1600-1 оснащена микропроцессорным управлением, позволяющим получать высокую стабильность поддержания температуры и малую дискретность задания температуры.
  Рабочим пространством печи является внутренний объем трубы из высокотемпературной высокоплотной керамики. Эта труба благодаря своим физическим свойствам обеспечивает защиту средств измерения из благородных металлов от агрессивных испарений, возникающих при температурах выше 1000°С. Таким образом, допускается использование средств измерения из благородных металлов без специальной защиты (сапфировых трубок).



ВТП 1600-1

Печь высокотемпературная

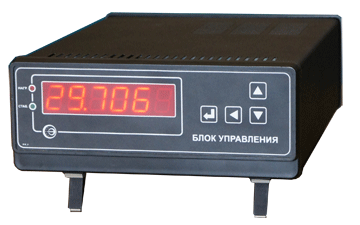

термоблок                              БУ-7-6



Технические характеристики по ТУ 3443-022-02566540-2004

Характеристики

ВТП 1600-1-00

Диапазон воспроизводимых температур, °С 300…1600
Номинальные размеры рабочего пространства печи, мм:
- диаметр 18±1
- длина 550
Температурный градиент по длине печи в ее средней части (± 25 мм от центра рабочего пространства),°C/см, не более 1
Нестабильность поддержания заданного температурного режима, °С/мин, не более ±0,4
Время разогрева печи от температуры (20±5) °С до максимальной рабочей температуры 1600 °С, час, не более 4
Скорость нагрева и охлаждения печи, °С/мин, не более 10
Вид климатического исполнения по ГОСТ 15150-69 УХЛ 4.2
Температура окружающего воздуха, °С 20±5
Связь с IBM PC по последовательному каналу +
Питание ~ 220В; 50Гц
Потребляемая мощность, кВт, не более:
- термоблока 2,5
- блока управления БУ-7-6 0,022
Габаритные размеры, мм, не более:
- термоблока 700х300х400
- блока управления БУ-7-6 270х360х100
Масса, кг, не более:
- термоблока 40
- блока управления БУ-7-6 4,5


Комплект поставки:

Наименование изделия

Кол.

Термоблок

1 шт.

Блок управления БУ-7-6

1 шт.

Кабель ХТ1 ДДШ6.644.004

1 шт.

Кабель ХТ1 ДДШ6.644.033

1 шт.

Нагреватель Лантерм К16/300/200

2 шт.

Труба керамическая

1 шт.

Заглушка ДДШ 8.632.080

2 шт.

Программное обеспечение 643.02566540-00001-01

1 компл

Паспорт ДДШ1.298.004 ПС

1 экз.

Руководство по эксплуатации ДДШ1.298.004 РЭ

1 экз.


Пример записи при заказе:


«Высокотемпературная печь ВТП 1600-1-00»



Извещаем Вас, что транспортировка печи высокотемпературной ВТП 1600-1 ДДШ 1.2988.004 от предприятия-изготовителя до потребителя должна осуществляться самовывозом. В противном случае предприятие-изготовитель печи ВТП 1600-1 не несет ответственность за выход из строя хромитлантановых нагревателей при транспортировании.
