 Калибратор КС-100-1, КС 600-1 стал Лауреатом конкурса «ЛУЧШИЙ ОТЕЧЕСТВЕННЫЙ ИЗМЕРИТЕЛЬНЫЙ ПРИБОР -2008 года»
|
|
| Калибратор температуры сухоблочный КС зарегистрированы в Государственном реестре средств измерений под № 37366-08. Сертификат об утверждении типа средств измерений RU.C.32.005.A № 30970.
|
|
| Назначение: Калибраторы температуры сухоблочные КС (далее – калибраторы) предназначены для поверки и калибровки различных средств измерения температ уры (термопреобразователей сопротивления, термоэлектрических преобразователей, цифровых термометров и др.) в лабораторных и промышленных условиях.
Принцип действия калибратора основан на воспроизведении и поддержании заданной температуры в металлическом выравнивающем блоке с помощью элементов Пельтье или резистивных элементов, измерении сигнала поверяемого (калибруемого) средства измерения температуры и выводе его на дисплей.
Калибратор реализует метод сличения поверяемого средства измерения с индивидуально градуируемым платиновым термопреобразователем сопротивления повышенной точности, что значительно уменьшает погрешность калибровки. Такой термопреобразователь, изогнутый под углом 120°, устанавливается рядом с поверяемым средством измерения и подключается к специальному разъему калибратора.
Калибратор обеспечивает измерение и преобразование входных сигналов в виде напряжения и сопротивления, в том числе поступающих от термоэлектрических преобразователей и термопреобразователей сопротивления.
Калибраторы выпускаются в двух исполнениях, отличающихся диапазоном воспроизводимых температур:
- КС 100-1 с диапазоном от минус 10 °C до +100 °C;
- КС 600-1 с диапазоном от +50 °С до +600 °С.
|

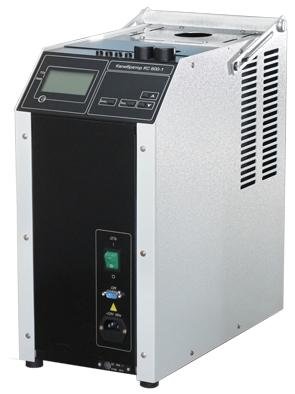

КС 600-1
|
| КС 100-1 и КС 600-1 выпускается по ТУ 4381-005-02566540-2007
| Характеристики
| КС 100-1
| КС 600-1
|
| Диапазон воспроизводимых температур, °С
| -10...+100 | +50...+600
|
Глубина погружения в рабочее пространство, мм, не менее для калибратора:
| 180
| 160
|
| Диаметр выравнивающего блока, мм
| 35
| 44
|
| Пределы допускаемой абсолютной погрешности при воспроизведении заданной температуры, °C: |
| - без использования внешнего термометра сопротивления с индивидуальной градуировкой - с использованием внешнего термометра сопротивления с индивидуальной градуировкой
| ±(0,1+1·10-3·|t| ) ±(0,05+6·10-4·|t| ),
|
Нестабильность поддержания температуры за 30 минут, °C, не более
| ±(0,02+1·10-4·|t| )
|
Горизонтальный перепад температуры между колодцами выравнивающего блока, °C, не более
| ±(0,03+4·10-4·|t| )
|
Вертикальный перепад температуры в изотермической рабочей зоне (0-40) мм от дна колодца выравнивающего блока, °C, не более
| ±(0,03+4·10-4·|t| )
|
Время выхода на режим стабилизации температуры, мин, не более
| 45
|
| Связь с ЭВМ
| RS-232
|
| Рабочие условия эксплуатации: - температуры окружающего воздуха, °C - отн. влажность окружающего воздуха, %, не более - атмосферное давление, кПа
| 20±5 80 84-106,7
|
| Питание | ~ 220 В; 50 ГЦ
|
Потребляемая мощность, кВт, не более
| 0,2
| 3
|
| Габаритные размеры, мм, не более
| 450х250х450
|
| Масса, кг, не более
| 20
| 25
|
Наработка на отказ, ч, не менее:
| 2000
|
| Средний срок службы, лет, не менее
| 5
|
| Примечание: t – значение воспроизводимой температуры, оС
|
|
| Диапазоны измерения (преобразования) входного сигнала и пределы допускаемой абсолютной погрешности при измерении входного сигнала
| Входная величина
| Диапазон измерения (преобразования)
| Пределы допускаемой абсолютной погрешности
|
| ТЭДС термоэлектрического термопреобразователя по ГОСТ Р 8.585-2001 в режиме измерения без автоматической компенсации свободных концов:
| ПП(S)
| от 0 до 1760 °C
| ±0,4 °C
|
| ХА(K)
| от -200 до +1300 °C
| ±0,2 °C
|
| ХК(L)
| от -200 до +800 °C
| ±0,2 °C
|
| ТЭДС термоэлектрического термопреобразователя по ГОСТ Р 8.585-2001 в режиме измерения с автоматической компенсацией свободных концов
| ПП(S)
| от 0 до 1760 °C
| ±0,8 °C
|
| ХА(K)
| от 0 до 1300 °C
| ±0,6 °C
|
| ХК(L)
| от 0 до 800 °C
| ±0,6 °C
|
| Сопротивление термопреобразователя сопротивления по ГОСТ Р 8.625-2006 | W100=1,428: 50М, 100М
| от -50 до +200 °C
| ±(1,5·10-2 + 2,5·10-4 ·|t| ) оС
|
| W100=1,391: 10П, 50П, 100П, 500П, 1000П
| от -200 до +660 °C
|
| W100=1,385: 50П, 100П, 500П, 1000П
| от -200 до +660 °C
|
| Напряжение постоянного тока
| от -300 до +300 мВ
| ±(3∙10-3 + 4,5∙10-5 ∙|U| ) мВ
|
| Сопротивление постоянному току
| от 0 до 30 Ом
| ±(5∙10-4 + 2,5∙10-4·|R-10| ) Ом
|
| от 0 до 300 Ом
| ±(5∙10-3 + 2,5∙10-4·|R-100| ) Ом
|
| от 0 до 3000 Ом
| ±(5∙10-2 + 2,5∙10-4·|R-1000| ) Ом
|
| Примечание: t, U, R – измеряемые значения температуры, напряжения и сопротивления соответственно в ºС, мВ, Ом.
|
Комплектность калибраторов КС 100-1 и КС 600-1:
| Наименование изделия
| Обозначение
| Кол-во
| Исполнение:
|
| КС 100-1
| КС 600-1
|
| Калибратор температуры сухоблочный КС
| ДДШ 2.998.016 | 1 шт.
| + | - |
| ДДШ 2.998.017
| 1 шт.
| -
| +
|
| Термометр сопротивления с индивидуальной градуировкой ТСП0307
| ДДШ2.822.198
| 1 шт.
| +
| +
|
| Устройство компенсации УК-5
| ДДШ2.821.200
| 1 шт.
| +
| +
|
| Кабель сетевой
| SCZ-1, 220 В, 10 А
| 1 шт.
| +
| +
|
| Кабель интерфейсный
| ДДШ6.644.079
| 1 шт.
| +
| +
|
| Сменный выравнивающий блок с отверстиями диаметром 4,5 мм (2 отв.), 5,3 мм (2 отв.), 5,8 мм (1 отв.), 6,5 мм (2 отв.), 8,5 мм (1 отв.), 10,5 мм (1 отв.)
| ДДШ8.236.029
| 1 шт.
| –
| +
|
| Сменный выравнивающий блок с отверстиями диаметром 4,5 мм
(1 отв.), 5,3 мм (2 отв.), 6,5 мм (2 отв.)
| ДДШ8.236.032
| 1 шт.
| +
| –
|
| Блок выравнивающий (заготовка)
| ДДШ8.236.028
| 2 шт.
| –
| +
|
| Блок выравнивающий (заготовка)
| ДДШ8.236.031
| 2 шт.
| +
| –
|
| Сменный экран
| ДДШ8.634.102
| 1 шт.
| –
| +
|
| Сменный экран
| ДДШ8.634.101
| 2 шт.
| –
| +
|
| Съемник для извлечения выравнивающих блоков
| ДДШ6.894.001
| 1 шт.
| +
| +
|
| Розетка PC4ТВ с кожухом
| АВ0.364.047 ТУ
| 1 шт.
| +
| +
|
| Вилка PC4ТВ
| АВ0.364.047 ТУ
| 1 шт.
| +
| +
|
| Вилка
| 743402-15
| 4 шт
| +
| +
|
| Программное обеспечение
| 643.02566540.00003-01
| 1 шт.
| +
| +
|
| Паспорт
| ДДШ 2.998.016 ПС
| 1 экз.
| +
| +
|
| Руководство по эксплуатации
| ДДШ 2.998.016 РЭ
| 1 экз.
| +
| +
|
| Методика поверки
| МП 07 -221-2008
| 1 экз.
| +
| +
|
Пример записи при заказе:
«Калибратор температуры сухоблочный КС 100-1» «Калибратор температуры сухоблочный КС 600-1»
|
