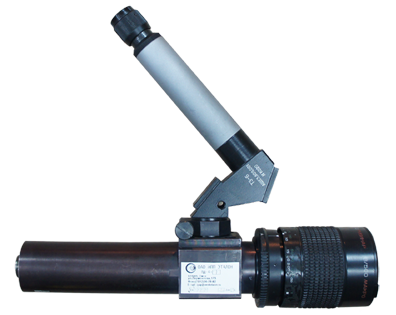

ПИРОМЕТР ПРЕЦИЗИОННЫЙ ПД-4-06

Версия для печати ПД-4-06.pdf
18 РјР°СЏ 2007 Рі. РЅР°РіСЂР°Р¶РґРµРЅ Р·РѕР»РѕС‚РѕР№ РјРµРґР°Р»СЊСЋ "Р—Р° РµРґРёРЅСЃС‚РІРѕ РёР·РјРµСЂРµРЅРёР№" РЅР° 3-РµР№ СЃРїРµС†РёР°Р»РёР·РёСЂРѕРІР°РЅРЅРѕР№ РІС‹СЃС‚Р°РІРєРµ РјРµС‚СЂРѕР»РѕРіРёС‡РµСЃРєРѕРіРѕ РѕР±РѕСЂСѓРґРѕРІР°РЅРёСЏ Рё СЃСЂРµРґСЃС‚РІ РёР·РјРµСЂРµРЅРёР№ "РњРµС‚СЂРѕР»РѕРіРёСЏ 2007", Рі.РњРѕСЃРєРІР°. Так же Вручено свидетельство о присвоении Знака качества, удостоверяющее, что Пирометр ПД-4 аттестовано на Знак качества по результатам экспертной оценки функциональных и метрологических характеристик, приведенных в приложении к настоящему Свидетельству. 10 февраля 2006г. награжден дипломом на V московской международной промышленной ярмарке MIF-2006.

Назначение: Пирометры эталонные ПД-4-06 1 разряда предназначены для высокоточного измере ния и регулирования температуры в полостях образцовых излучателей в виде моделей абсолютно черного тела (АЧТ), ампул реперных точек, а также поверки рабочих пирометрических средств в диапазоне 1200…2500С. В этих пирометрах использованы специальные интерференционные фильтры для обеспечения узкого диапазона эффективных длин волн 656,310 нм. Краткое описание: Пирометры снабжены оптическим видоискателем (визирной трубой) и позволяют измерять температуру объектов диаметром от 2 мм. Управление работой пирометров и индикация измеренных значений осуществляются при помощи ЭВМ. Пирометры ПД-4-06 благодаря высокому оптическому разрешению обеспечивают возможность измерения температуры малых объектов, высокоскоростной процессор позволяет обрабатывать и передавать на ПЭВМ и токовый выход до 25 измерений в секунду. Оптическая система наведения позволяет наблюдать область измерения температуры на фоне объекта контроля. Пирометры могут быть использованы для замены существующих оптических пирометров типа ЭОП-66, ЭОП-93.
Возможности программного обеспечения Входящее в комплект поставки программное обеспечение PiroVisual, совместимое с Windows 95/98/XP, позволяет: - идентифицировать пирометр; - отображать текущее, минимальное и максимальное значение измеренной температуры; - задавать коэффициент коррекции излучательной способности; - сигнализировать о неисправности прибора или выходе параметров за допустимые значения; - производить визуализацию измеренных значений в виде графика в режиме реального времени; - вести непрерывную запись измерений в файл на жестком диске; - выводить графики или их фрагменты на принтер; - изменять параметры цифрового фильтра ПД-4 и скорость измерений; - настраивать токовый выход; - проводить подстройку пирометра; - и др.		В пирометрах серии ПД-4 предусмотрено: - изменяемое фокусное расстояние; - связь с ЭВМ по интерфейсу RS-232; - выбор скорости измерений из ряда 1; 5; 10; 25 изм./c; - включение/выключение внутреннего цифрового фильтра, уменьшающего уровень шумов; - возможность изменения параметров цифрового фильтра; - одновременный аналоговый и цифровой выходы; - вывод результатов измерения в цифровом виде на ЭВМ; - токовый выход с программируемыми диапазоном температур и видом унифицированного токового выходного сигнала (0-5), (0-20) или (4-20) мА; - выходной логический ключ (5В, 20мА) сигнализация обрыва токового выхода; - два выходных логических ключа (5В, 20мА) для двух изменяемых уставок; - индикация на ЭВМ температуры внутри корпуса прибора.

Пирометры ПД-4 выпускаются по ТУ 4211-012-02566540-2004

Характеристики	ПД-4-06
Диапазон измерений, °C	1200...2500
Эффективная длина волны, нм	656,3±10

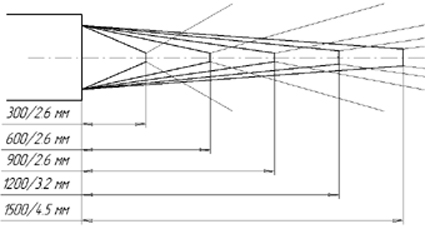

Показатель визирования	1:500
Номинальное рабочее расстояние, мм	1000±100
Индикация	на ЭВМ
Разрешающая способность индикации, °C	0,001
Разрешающая способность*, °C	до 0,01
Основная приведенная погрешность, % от диапазона, не более	0,2
Время установления выходного сигнала, мс, не более	50
Время установления рабочего режима, мин, не более	15
Диапазон возможной установки коэффициента коррекции излучательной способности	0,100...1,500
Дискретность установки коэффициента коррекции излучательной способности	0.001
Связь с ЭВМ	RS-232
Температура окружающего воздуха, °C	20±2
Питание	+(24±0.5)В
Потребляемая мощность, Вт, не более	10
Габаритные размеры, мм, не более:
- пирометра	435x300x80
- блока питания	232x96x96
Масса пирометра, кг, не более	1.5
*при включении цифрового фильтра

Комплектность:

Наименование	Кол-во
Пирометр прецизионный ПД-4 ДДШ2.820.011	1 шт.
Паспорт ДДШ 2.820.011 ПС	1 экз.
Руководство по эксплуатации на пирометр ДДШ2.820.011РЭ	1 экз.
Методика поверки ДДШ 2.820.011 Д3	1 экз.
Кабель ДДШ 6.644.089 ПД-4-06	1 шт.
Труба визирная Т3-6	1 шт.
Светофильтр ДДШ3.900.008	1 шт.
Блок питания стабилизированный БПС 24-0.3 ДДШ2.087.006-01	1 шт.
Программное обеспечение "Piro Visual" 643.02566540.00007 - 01	1 комплект

Пример записи при заказе:

Пирометр прецизионный ПД-4-06

ПД_4

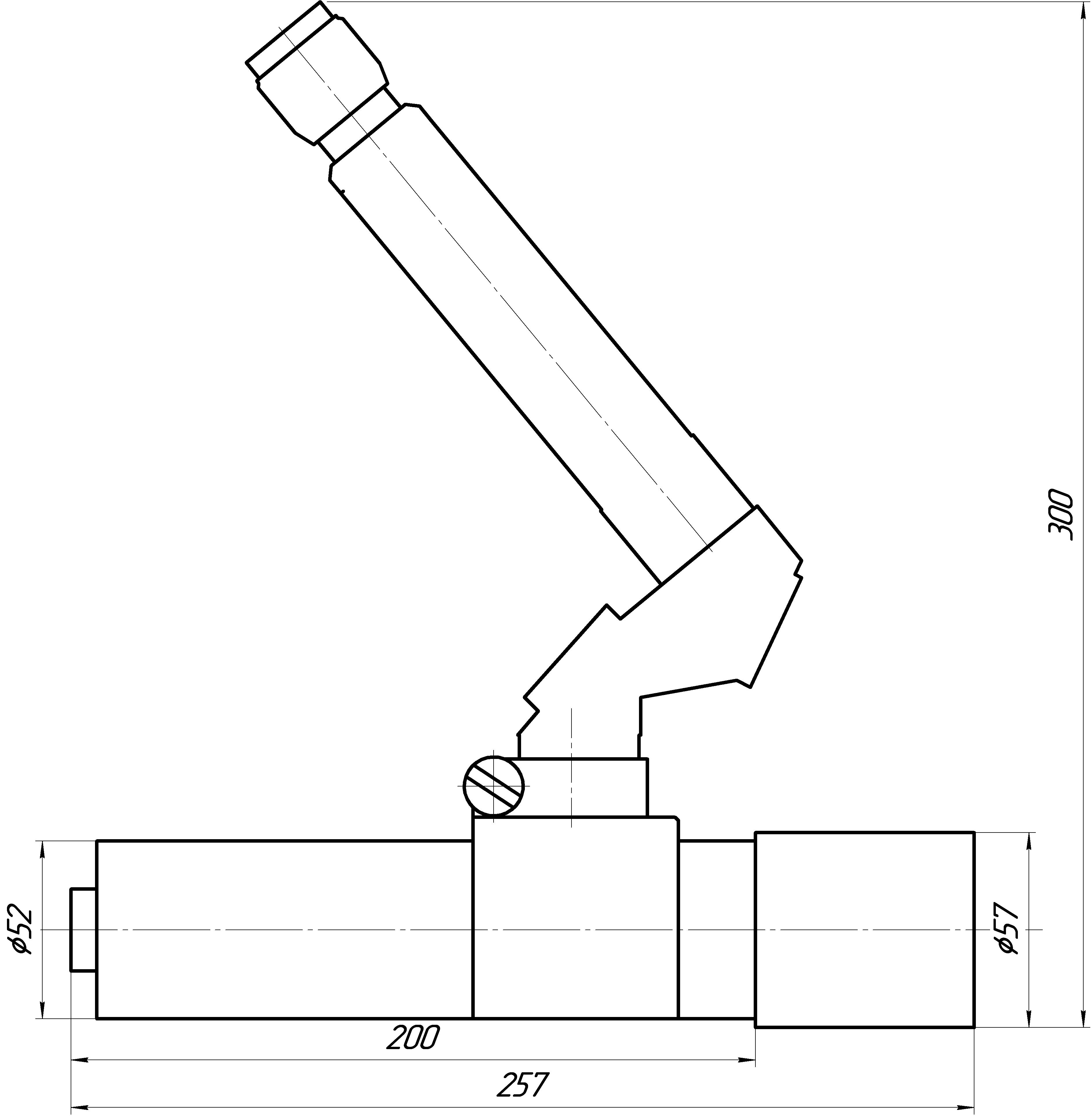

Габаритный чертеж пирометра прецизионного ПД-4

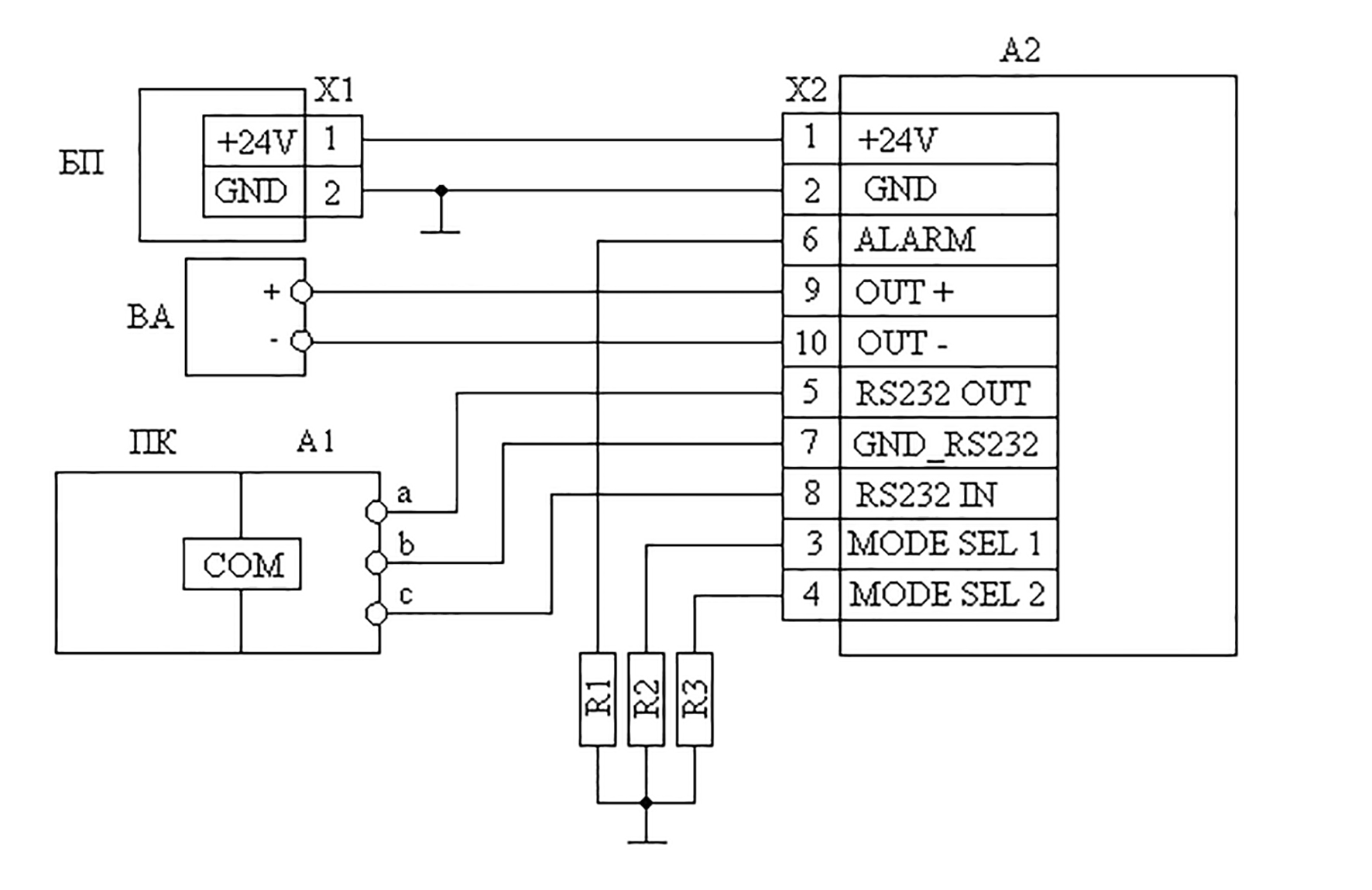

А1 – адаптер канала связи ДДШ 5.434.013;

А2 – пирометр прецизионный ПД-4;

БП – источник питания постоянного тока ДДШ 5.087.019;

ВА – милливольтметр постоянного тока с погрешностью не более 0,1 % в диапазоне 0…20 мА, например, прибор комбинированный щитовой Щ 31 в режиме милливольтметра;

ПК-IBT – совместимый компьютер с процессором не хуже 486;

R1…R3 – резисторы С2-36-0,125-250 Ом±1% при проверки работы выходных ключей пирометра, либо любая другая нагрузка с током потребления не более 20 мА при эксплуатации пирометра;

Х1 – выходной разъем блока питания 2РМТ14ПН4Ш1В1В;

Х2 – разъем пирометра 2РМТ22КПН10Г1Б1В;

СОМ – любой из последовательных девятиконтактных портов компьютера.

Примечания:

1. Выходы адаптера маркируется следующим образом:

а – красный, b – без маркировки с – зеленый.

2. Длина соединения пирометра с блоком питания не более 2 м; контактов 3, 4, 6 разъема пирометра с нагрузкой – не более 10 м; длина остальных соединений не более 100м.

Габаритный чертеж пирометра прецизионного ПД-4
