АБСОЛЮТНО ЧЕРНЫЕ ТЕЛА АЧТ 165/40/100

Версия для печати.pdf

АЧТ-165/40/100 и АЧТ-45/100/1100 являются эталонными излучателями в виде модели абсолютно черного тела не ниже второго разряда.



Назначение:

Абсолютно черное тело АЧТ-165/40/100 являются эталонными излучателями (не ниже 2-го разряда) и предназначено для градуировки и поверки пирометров в диапазоне температур 40…95°С в лабораторных и цеховых условиях.
АЧТ-165/40/100 состоит из излучателя теплового ИТ, блока управления БУ-7-5, эталонного термометра сопротивления ЭТС-100 и измерителя универсального прецизионного В7-99. Блок управления поддерживает температуру в рабочей зоне ИТ примерно соответствующей заданной. Точное значение температуры АЧТ определяется по измеренному В7-99 значению сопротивления ЭТС-100, пересчитанному в значение температуры.

Абсолютно черное тело АЧТ-165/40/100 предназначено для поверки и градуировки пирометров в диапазоне температур +40…+100°С в лабораторных и цеховых условиях.



АЧТ-165/40/100 выпускается по ТУ4276-067-02566540-2006

Характеристики

Абсолютно черное тело

АЧТ-165/40/100

Диапазон воспроизводимых температур, °С 40 ... 95
Излучаемый блок управления БУ-7-5
Коэффициент излучательной способности

0,99

Апертура (диаметр выходного отверстия полости излучателя), мм, не менее 165
Разряд 2-ой

Время перехода на другой стационарный режим, мин., не более

  - от 40 до 60°С

  - от 60 до 95°С



50

90

Доверительная погрешность воспроизведения температуры при доверительной вероятности 0,95, не более 1°С±0,6% от установленной температуры
Погрешность поддержания температуры в стационарного режиме, °С, не более ± 0,15
Дрейф температуры (t) излучателя за 15 минут, °С, не более 0,1
Время выхода на стационарный режим и время перехода с одного стационарного режима на другой, мин, не более  - от 40 до 95°С

50

Разрешающая способность индикации температуры, (на блоке управления), °С 0,01
Связь с ЭВМ RS-232(передается значение температуры, измеренное блоком управления)
Вид климатического исполнения по ГОСТ 15150-69 УХЛ4.1
Температура окружающего воздуха, °С 20±5
Питание ~220 В; 50Гц
Потребляемая мощность, кВт, не более  3,0
Габаритные размеры*, мм, не более
- излучателя теплового ИТ 232х440х620
- печи трубчатой ПТ -
- блока управления 241х110х370
- термостата нулевого -
- В2-99 -
- В7-99

270х110х360

Масса*, кг, не более:
- излучателя теплового ИТ (без теплонасителя) 20,0
- печи трубчатой ПТ
- блока управления 4,5
- термостата нулевого -
- В2-99 -
- В7-99

5

*масса и габариты В7-54/3, ЭТС-100, ППО не указаны





 АЧТ - 165/40/100

Излучатель тепловой ИТ

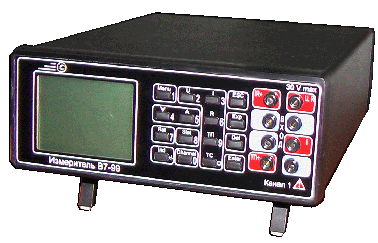

В7 - 99

БУ-7-5



Комплектность абсолютно черного тела АЧТ-165/40/100:
-- излучатель тепловой ИТ;
- блок управления БУ-7-5;
- эталонный термометр сопротивления
ЭТС-100;
- кабели соединительные (3 шт.);
- руководство по эксплуатации.
- кабель интерфейсный ДДШ 6.644.033;
- программное обеспечение 643.02566540.00019-01, позволяющее отображать график работы АЧТ в
режиме реального времени на компьютере.



По отдельной заявке:
- измеритель универсальный прецизионный В7-99
(универсальный вольтметр В7-54/3 или
омметр Щ306/1)*.
*Допускается вместо В7-99 использовать другие
приборы класса точности не хуже 0,01 с разре-
шающей способностью не более 0,01 Ом на преде-
ле измерения 1 кОм.



Статья "Приборы для бесконтактного измерения температуры и средства для их поверки"



____________________________________________________________________________________________________________________



АЧТ-165/40/100 зарегистрировано в Государственном реестре средств измерений под № 41747-09. Сертификаты об утверждении типа средств измерений RU.С.32.001.А №36755.



АЧТ-45/100/1100 зарегистрировано в Государственном реестре средств измерений под 40099-08. Сертификаты об утверждении типа средств измерений RU.С.32.010.А №34679.

АЧТ-45/100/1100 сертифицировано в Республике Казахстан №KZ.02.03.03241-2010/40099-08, №5968
