Назначение:
Абсолютно черное тело АЧТ-45/100/1100 являются эталонными излучателями (не ниже II разряда) и предназначено для градуировки и поверки пирометров в диапазоне температур 300…1100°С в лабораторных и цеховых условиях.
Абсолютно черное тело АЧТ-45/100/1100 состоит из печи трубчатой ПТ, блока управления БУ-7-4, эталонного преобразователя термоэлектрического ППО (2-го разряда), термостата нулевого ДДШ 5.868.003 и прецизионного милливольтметра В2-99 (или В7-99). Блок управления поддерживает температуру в рабочей зоне ПТ примерно соответствующей заданной. Точное значение температуры АЧТ определяется по измеренному В2-99 значению напряжения на выходе ППО (холодные концы ППО находятся в нулевом термостате при температуре 0°С), пересчитанному в значение температуры; или при использовании В7-99, температура автоматически отображается на дисплее прибора.
АЧТ-45/100/1100 выпускается по ТУ4276-001-02566540-2004
| Характеристики | Абсолютно черное тело АЧТ-45/100/1100
|
| Диапазон воспроизводимых температур, °С
| 300 ... 1100
|
| Излучаемый блок управления
| БУ-7-4
|
| Коэффициент излучательной способности
| 0,99
|
| Апертура (диаметр выходного отверстия полости излучателя), мм, не менее
| 45
|
| Разряд | 2-ой
|
| Доверительная погрешность воспроизведения температуры при доверительной вероятности 0,95, не более
| 1°С±0,6% от установленной температуры
|
| Погрешность поддержания температуры в стационарного режиме, °С, не более
| ± 0,5
|
| Дрейф температуры (t) излучателя за 15 минут, °С, не более
| 0,5
|
| Время выхода на стационарный режим и время перехода с одного стационарного режима на другой, мин, не более
| 120
|
| Разрешающая способность индикации температуры, (на блоке управления), °С | 0,001 (до 999,999°С)
0,01 (свыше 1000,01°С)
|
| Связь с ЭВМ
| RS-232 (передается значение температуры, измеренное блоком управления)
|
| Вид климатического исполнения по ГОСТ 15150-69
| УХЛ4.1
|
| Температура окружающего воздуха, °С
| 20±5
|
| Питание | ~220 В; 50Гц
|
| Потребляемая мощность, кВт, не более
| 5
|
| Габаритные размеры*, мм, не более
|
| - излучателя теплового ИТ
| -
|
| - печи трубчатой ПТ
| 200х340х800
|
| - блока управления
| 241х110х370 |
| - термостата нулевого
| ø220х265
|
| - В2-99
| 270х355х110
|
| - В7-99
| -
|
| Масса*, кг, не более:
|
| - излучателя теплового ИТ (без теплонасителя)
| -
|
| - печи трубчатой ПТ
| 25
|
| - блока управления
| 3,2
|
| - термостата нулевого
| 1,5
|
| - В2-99
| 5
|
| - В7-99
| -
|
| * масса и габариты В7-54/3, ЭТС-100, ППО не указаны
|
См. также статью "Приборы для бесконтактного измерения температуры и средства для их поверки" | |

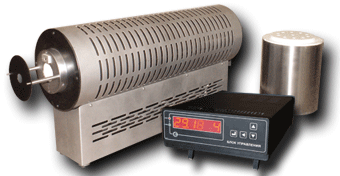

 Абсолютно черное тело АЧТ - 45/100/1100  БУ-7-4
В2 - 99
Комплектность АЧТ-45/100/1100: - печь трубчатая ПТ; - никелевая излучающая вставка для печи ПТ; - диафрагмы (10 мм и 20 мм) (2 шт.) - применяются при проверке показателя визирования пирометров; - блок управления БУ-7-4; - эталонный термопреобразователь ППО-2-1250-01 (2-го разряда с градуировкой от 300˚С до 1200˚С); - термостат нулевой ДДШ 5.868.003 (для компенсации холодных концов ППО); - руководство по эксплуатации. - программное обеспечение 643.02566540.00019-01, позволяющее отображать график работы АЧТ в режиме реального времени на компьютере. - кабель интерфейсный ДДШ 6.644.033; По отдельной заявке: - измеритель универсальный прецизионный В7-99
(универсальный вольтметр В7-54/3 или
омметр Щ306/1)*.
*Допускается вместо В7-99 использовать другие
приборы класса точности не хуже 0,01 с разре-
шающей способностью не более 0,01 Ом на преде-
ле измерения 1 кОм.
|
