| Абсолютно черное тело АЧТ-30/900/2500 являются эталонными излучателями (не ниже 2-го разряда) и предназначено для градуировки, калибровки и поверки рабочих средств измерения температуры (пирометров и пирометрических преобразователей полного излучения, частичного излучения и спектрального отношения) в диапазоне температур от 900 до 2500˚С в лабораторных условиях.
Краткое описание: АЧТ-30/900/2500 реализует модель “абсолютно черного тела” с автоматическим поддержанием температуры излучающей полости и атмосферой инертного газа (аргона) внутри и представляет собой эталонную меру температуры переменного значения в диапазоне от 900 до 2500˚С для бесконтактных средств измерения температуры.
При замене излучающей полости на заказываемый дополнительно нагреватель специальной конструкции, имеющий пенал для размещения ампул реперных точек, АЧТ-30/900/2500 может использоваться как печь нагрева ампул для воспроизведения реперных точек плавления (затвердевания) чистых металлов (Ag, Cu, Au, Pt и др.).

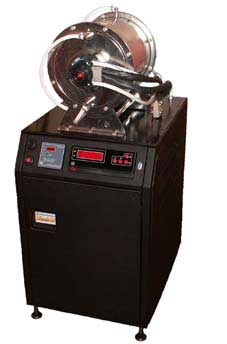

АЧТ-30/900/2500 выполнено в виде моноблока, состоящего из высокотемпературной печи, шкафа управления (ШУ) и пирометра обратной связи (ПОС). Внутри высокотемпературной печи поддерживается атмосфера инертного газа (аргона), поступающего из баллона (баллон с аргоном и редуктор к нему в комплект поставки не входят и приобретаются потребителем самостоятельно). Для охлаждения используется проточная вода. АЧТ имеет систему защиты, автоматически выключающую АЧТ при прерывании подачи аргона или воды, а также при перегреве печи. Для устранения влияния внешних факторов на процесс поверки (градуировки, калибровки) выходное отверстие печи прикрыто внешней диафрагмой. Конструкция АЧТ имеет возможность быстрой замены излучающей полости, расположенной внутри печи (не более 15-20 минут после остывания излучающей полости).
Температурой излучателя управляет оптоволоконный быстродействуюший пирометр, расположенный на лицевой панели шкафа управления (ШУ) и обеспечивающий необходимую точность поддержания температуры полости излучения. Управление температурными режимами излучателя осуществляется как с клавиатуры пирометра так и с ЭВМ, посредством интерфейсного соединения.
Индикация текущей температуры отображается на дисплее пирометра, а также в графическом и цифровом режиме на мониторе ЭВМ. Для точного определения температуры в рабочей зоне АЧТ используется эталонный пирометр ПД-4-06 (1-го разряда). Значение температуры, измеренное эталонным пирометром ПД-4-06, отображается на компьютере к которому подключается ПД-4-06. На время транспортирования внешняя диафрагма демонтируется и устанавливается на АЧТ-30/900/2500 непосредственно на месте эксплуатации.
| |  АЧТ может работать в двух режимах - автоматическом и ручном. При выборе автоматического режима работы пользователь задает требуемое значение температуры; управление нагревом излучателя в виде модели абсолютно черного тела АЧТ путем изменения подаваемой мощности будет проводиться блоком управления в автоматическом режиме с выходом на заданную пользователем температуру. Характеристики в таблице приведены для автоматического режима работы. При выборе ручного режима работы пользователь сам задает значение подаваемой мощности, влияющее на скорость нагрева и на конечное значение температуры.
Простота в управлении и наличие ручного режима работы создают дополнительное удобство при использовании абсолютно черного тела АЧТ-30/900/2500 в качестве оборудования для проведения экспериментальных и научно-исследовательских работ. Уникальность разработки:
По своим характеристикам данное абсолютно черное тело АЧТ не имеет российских и импортных аналогов, производимых серийно.
Излучающая полость для такого широкого диапазона воспроизводимых температур (900...2500°С) имеет достаточно большую апертуру (диаметр) выходного отверстия (30 мм) и требуемый коэффициент излучательной способности (0,99).
|
| АЧТ-30/900/2500 выпускается по ТУ4276-083-02566540-2007
| Характеристики | АЧТ-30/900/2500 |
| Диапазон воспроизводимых температур, ºС
| +900 …+2500
|
| Коэффициент излучательной способности
| 0,99
|
| Апертура (диаметр выходного отверстия полости излучателя), мм, не менее
| 30
|
| Разряд
| 2-ой
|
| Доверительная погрешность воспроизведения температуры излучателем при доверительной вероятности 0,95 от установленной температуры, %
| 0,3
|
| Погрешность поддержания температуры в стационарном режиме, ºС
| ± 0,5
|
| Дрейф температуры (t) излучателя за 15 минут, ºС, не более
|
| - в диапазоне 900...1700ºС
| 0,25
|
| - в диапазоне 1700...2500ºС
| 0,3
|
| Время выхода на стационарный режим для температур, мин., не более
|
| - 900ºС
| 20
|
| - 1700ºС
| 40
|
| - 2500ºС
| 60
|
| Время перехода с одного стационарного режима на другой, мин., не более:
|
| - от 900 до 1700ºС
| 25
|
| - от 1700 до 2500ºС
| 25
|
| Тип нагревательного элемента
| графитовый трубчатый нагреватель переменного сечения с продувкой аргоном
|
| Расход аргона, л/мин
| 0,55...0,75
|
| Охлаждение
| водяное
|
| Скорость потока воды в системе охлаждения, л/мин
| 5...6
|
| Связь с ЭВМ
| RS-232 (два канала связи, включая канал связи ПД-4-06)
|
| Вид климатического исполнения по ГОСТ 15150-69
| УХЛ4.1 с категорией размещения 4.2
|
| Температура окружающего воздуха
| 20±5
|
| Питание
| трехфазная сеть, ~380 В, 50 Гц
|
| Потребляемая мощность, кВ·А
| 20
|
| Габаритные размеры излучателя (без установленной внешней диафрагмы и пирометра обратной связи), мм
| 512х1230х750
|
| Масса, кг, не более
| 250
|
| | Комплектность:
- излучатель (моноблок);
- внешняя диафрагма;
- Кабель интерфейсный ДДШ6.644.090 - Программное обеспечение 643.02566540.0007-01 (CD-диск) - комплект ЗИП:
- патрубок (2шт.) (сменные детали для излучающей полости);
- экстрактор (приспособление для замены нагревателя);
- набор отверток и торцевых головок;
- кабель сетевой;
- руководство по эксплуатации.
По отдельной заявке:
- пирометр эталонный ПД-4-06 (1-го разряда)*;
- набор шлангов для подключения воды и аргона. ٭ Допускается вместо эталонного пирометра ПД-4-06 (1-го разряда) использовать другой пирометр, обеспечивающий характеристики не хуже, чем у данного пирометра.
Примечание - Баллон с аргоном и редуктор к нему в комплект поставки не входят и приобретаются потребителем самостоятельно.
|
