| Назначение:
Для контроля температуры продуктов сгорания природного газа на агрегатах ГПА-25/76, а также на импортных агрегатах компрессорных станций магистральных газопроводов при скорости потока газа перед защитным экраном рабочего конца термопреобразователя до 70м/сек. |
| Технические характеристики по ТУ 4211-088-02566540-2010 см. сводная таблица
| Технические характеристики | ТХА 9415 |
| Диапазон измеряемых температур, °C
| -40…+800
|
| Номинальная статическая характеристика
| ХА(К)
|
| Класс допуска
| 1; 2
|
| Показатель тепловой инерции, с
| 0,35
|
| Степень защиты от пыли и воды
| IP54
|
| Материал защитной арматуры
| Ст.08Х20Н14С2
|
| Исполнение рабочего спая
| изолирован
|
| Диапазон условных давлений, МПа
| 4,0
|
| Устойчивость к вибрации
| группа исп. F3
|
| Вид климатического исполнения
| Т2, У2
|
| Средняя наработка до отказа
| 60000
|
| Пример записи при заказе:
| ТХА 9415.028-01.06
| У2
| ТУ 4211-088-02566540-2010
|
| 1
| 2
| 3
|
| 1) Тип и конструктивное исполнение
|
| 2) Вид климатического исполнения
|
| 3) Обозначение ТУ
|
|

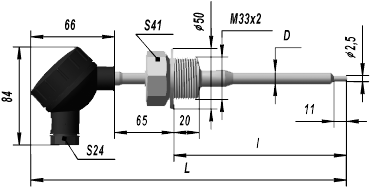

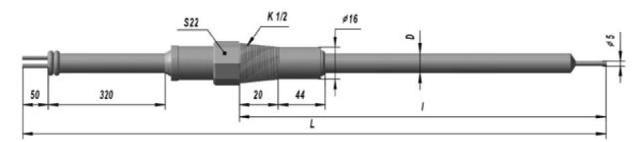

 Рис.1 Штуцер неподвижный |  Рис.2 Штуцер неподвижный
|

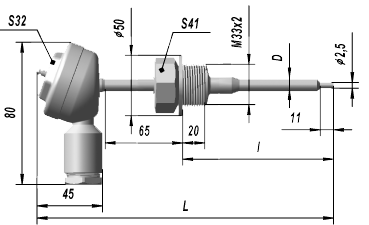

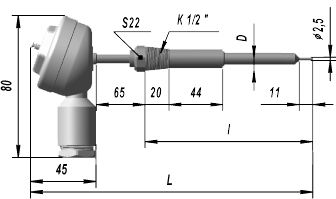

|  Рис.3 Штуцер неподвижный |  Рис.4
|

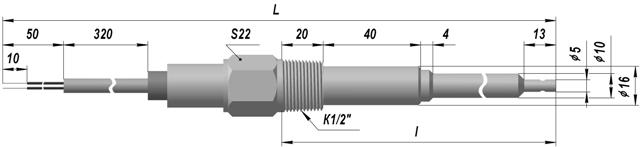

Рис.5
|
| ТХА 9415
|
| Конструктивное исполнение
| Рисунок
| Размеры, мм
|
| Класс допуска - 1
| Класс допуска - 2
| D, мм
| l, мм
| L, мм
|
| 00.00
| 10.00
| 1
| 10
| 255
| 390
|
| 00.01
| 10.01
| 260
| 395
|
| 00.02
| 10.02
| 280
| 415
|
| 00.03
| 10.03
| 320
| 455
|
| 00.04
| 10.04
| 420
| 555
|
| 00.05
| 10.05
| 440
| 575
|
| 00.06
| 10.06
| 500
| 635
|
| 00.07
| 10.07
| 520
| 655
|
| 01.00
| 11.00
| 20
| 255
| 390
|
| 01.01
| 11.01
| 260
| 395
|
| 01.02
| 11.02
| 280
| 415
|
| 01.03
| 11.03
| 320
| 455
|
| 01.04
| 11.04
| 420
| 555
|
| 01.05
| 11.05
| 440
| 575
|
| 01.06
| 11.06
| 500
| 635
|
| 01.07
| 11.07
| 520
| 655
|
| 02
| 12
| 2
| 10
| 255
| 666
|
| 03
| 13
| 260
| 671
|
| 04
| 14
| 280
| 691
|
| 05
| 15
| 320
| 731
|
| 06
| 16
| 420
| 831
|
| 07
| 17
| 440
| 851
|
| 08
| 18
| 500
| 911
|
| 09
| 19
| 520
| 931
|
|
| ТХА 9415
|
| Конструктивное исполнение
| Рисунок
| Размеры, мм
|
| Класс допуска - 1
| Класс допуска - 2
| D, мм
| l, мм
| L, мм
|
| 20.00
| 30.00
| 3
| 10
| 255
| 392
|
| 20.01
| 30.01
| 260
| 397
|
| 20.02
| 30.02
| 280
| 417
|
| 20.03
| 30.03
| 320
| 457
|
| 20.04
| 30.04
| 420
| 557
|
| 20.05
| 30.05
| 440
| 577
|
| 20.06
| 30.06
| 500
| 637
|
| 20.07
| 30.07
| 520
| 657
|
| 21.00
| 31.00
| 20
| 255
| 392
|
| 21.01
| 31.01
| 260
| 397
|
| 21.02
| 31.02
| 280
| 417
|
| 21.03
| 31.03
| 320
| 457
|
| 21.04
| 31.04
| 420
| 557
|
| 21.05
| 31.05
| 440
| 577
|
| 21.06
| 31.06
| 500
| 637
|
| 21.07
| 31.07
| 520
| 657
|
| 22
| 32
| 4
| 10
| 255
| 392
|
| 23
| 33
| 260
| 397
|
| 24
| 34
| 280
| 417
|
| 25
| 35
| 320
| 457
|
| 26
| 36
| 420
| 557
|
| 27
| 37
| 440
| 577
|
| 28
| 38
| 500
| 637
|
| 29
| 39
| 520
| 657
|
| 40
| 43
| 5
| 260
| 682,5
|
| 41
| 44
| 280
| 702,5
|
| 42
| 5
| 320
| 742,5
|
|
____________________________________________________________________________________________________________________
|
| Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 42313, Регистрационный № 46538-11. Приложение Сертифицированы в Республике Казахстан № KZ.02.03.04252-2011/46538-11 Сертифицированы в Республике Беларусь № РБ 03 10 4830 12
|
|
