ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ ХРОМЕЛЬ-АЛЮМЕЛЕВЫЕ ТХА 9425

Версия для печати  .pdf



Назначение:

для измерения температуры в газотурбинных и паротурбинных установках на объектах теплоэнергетики продуктов сгорания жидкого или газообразного топлива до 900°C в потоке скоростью до 170 м/с с давлением до 3 МПа ; перегретого до 585°C пара в потоке скоростью до 60 м/с с давлением до 25,5 МПа.

Термопреобразователи имеют разборную конструкцию и состоят из защитной арматуры и термоэлектрической вставки. Съемный вставной термочувствительный элемент (термовставка ТВПТ 9424 подходит для конструктивных исполнений 16-20 ТХА 9425) позволяет оперативно производить как замену самой вставки, так и замену защитной арматуры термопреобразователя.

Показатель тепловой инерции - 3 c (рис.1,2,3), 15 c (рис.4).

Штуцер неподвижный.

Средняя наработка до отказа при номинальных температурах 50000ч.



Технические характеристики

по ТУ 4211-088-02566540-2010:

показатель тепловой инерции - 3 c (рис.1,2,3), 15 c (рис.4)

штуцер неподвижный

средняя наработка до отказа при номинальных температурах - 50000 ч

см. сводная таблица



 Технические характеристики

ТХА 9425

Диапазон измеряемых температур, °C

-40…+900

Номинальная статическая характеристика (НСХ)

ХА(К)

Класс допуска

2

Показатель тепловой инерции, с

3; 15

Степень защиты от пыли и воды

IP04

Материал защитной арматуры

Сплав 12Х1МФ

Исполнение рабочего спая

+; -

Диапазон условных обозначений, МПа

0,4; 16; 32; 80

Устойчивость к вибрации

группа исп. V5

Вид климатического исполнения

УХЛ 3



СХЕМА СОЕДИНЕНИЙ

Пример записи при заказе:
«Преобразователь термоэлектрический

ТХА 9425-01 У2 ТУ 4211-088-02566540-2010»

          1           2                            3

1 - Тип и конструктивное исполнение

2 - Вид климатического исполнения

3 - Обозначение ТУ

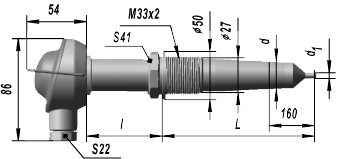

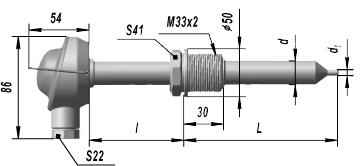

Рис.1

Рис.2

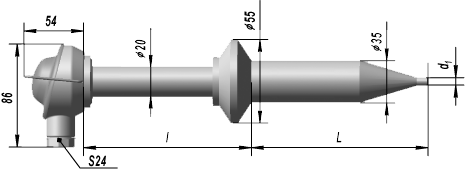

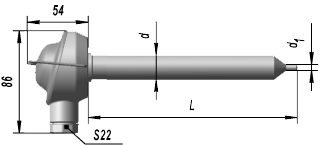

Рис.3 Рис.4





Конструктивное исполнение Рис. Схема L, мм l, мм d, мм d1, мм Масса, кг Скорость потока, м/с Диапазон измеряемых температур,°С Условное давление, Мпа Конструктивное исполнение термовставки
Материал защитной арматуры
 ХН45Ю 15Х25Т без ЭЧМ
-00 -00.01 1 Сх.4 250 160 20 5,3 1,15 90 -40…+900 16 -
-01 -01.01 320 1,30 70
-02 -02.01 400 1,50 60
-03 -03.01 500 1,70 45
-04 -04.01 630 1,80 35
-05 -05.01 800 2,20 25
-06 -06.01 320 320 1,50 70
-07 -07.01 500 1,90 45
-08 -08.01 2 800 - 2,05 15 0,4
-09 -09.01 3 320 160 22 1,70 170 32
-10 -10.01 500 1,90
-11 -11.01 630 2,10
-12 -12.01 320 400 2,00
-13 -13.01 500 2,20
-14 -14.01 630 2,35
-15 -15.01 500 630 2,50
Сплав 12Х1МФ без ЭЧМ ТВПТ 9424
-16 4 Сх.2 80 250 - 7 1,60 60 -40…+585 80 -00
-17 100 1,70 -01
-18 120 1,80 -02
-19 160 2,10 -04
-20 200 2,40 -07
 ХН45Ю 15Х25Т с двумя ЭЧМ (50М) в головке для термокомпенсации холодных концов (см.схему соединений)
-21 -21.01 1 Сх.5 250 160 20 5,3 1,15 90 -40…+900 16 -
-22 -22.01 320 1,30 70
-23 -23.01 400 1,50 60
-24 -24.01 500 1,70 45
-25 -25.01 630 1,80 35
-26 -26.01 800 2,20 25
-27 -27.01 320 320 1,50 70
-28 -28.01 500 1,90 45
-29 -29.01 2 800 - 2,05 15 0,4
-30 -30.01 3 320 160 22 1,70 170 32
-31 -31.01 500 1,90
-32 -32.01 630 2,10
-33 -33.01 320 400 2,00
-34 -34.01 500 2,20
-35 -35.01 630 2,35
-36 -36.01 500 630 2,50
Сплав 12Х1МФ с одним ЭЧМ (50М) в головке для термокомпенсации холодных концов (см.схему соединений)
-37 4 Сх.3 80 250 - 7 1,60 60 -40…+585 80 -
-38 100 1,70
-39 120 1,80
-40 160 2,10
-41 200 2,40



Термовставка для ТХА 9425, ТХК 9425



____________________________________________________________________________________________________________________



Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 42313, Регистрационный № 46538-11. Приложение

Сертифицированы в Республике Казахстан № KZ.02.03.04252-2011/46538-11

Сертифицированы в Республике Беларусь № РБ 03 10 4830 12
