ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ ХРОМЕЛЬ-АЛЮМЕЛЕВЫЕ ВЗРЫВОЗАЩИЩЕННЫЕ ТХА 9426

Версия для печати  .pdf



Назначение:

Для измерения температуры газовых потоков больших скоростей (рис. 1,2,3,4,5), а также в нейтрализаторах отработавших газов двигателей внутреннего сгорания (рис.6) и продуктов сгорания в автомобильных и газотурбинных двигателях (рис.7)



Технические характеристики по ТУ 4211-088-02566540-2010

см. сводная таблица



 Технические характеристики

ТХА 9426

Диапазон измеряемых температур, °C

-40…+1000

Номинальная статическая характеристика

ХА(К)

Класс допуска

2

Показатель тепловой инерции, с

6; 15; 20

Степень защиты от пыли и воды

- рис.1; рис.2; рис.7

- рис.3 ... 6; рис.8 ... 10;

- рис.11



IP00

IP20

IP54

Материал защитной арматуры

см.табл.

Исполнение рабочего спая

- для рисунка: 1, 2, 7

- для рисунка:  3-6, 8-11



не изолирован

изолирован

Диапазон условных обозначений, МПа

0,8; 0,15; 0,16; 0,25

Устойчивость к вибрации

группа исп. L3

Вид климатического исполнения

УХЛ2, УХЛ 3

СХЕМЫ СОЕДИНЕНИЙ



Сх.2                                       Сх.4





Пример записи при заказе:

ТХА 9426 -08

У2

ТУ 4211-088-02566540-2010

1

2

3

1 - Тип и конструктивное исполнение

2 - Вид климатического исполнения

3 - Обозначение ТУ



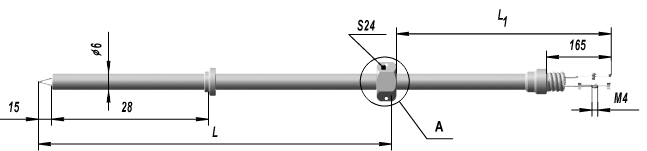

Рис.1



Рис.2

Остальное см.рис.1



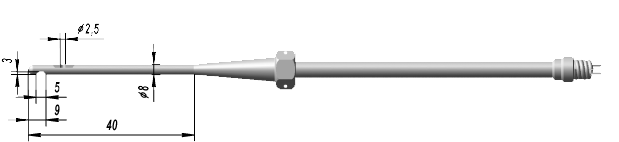

Рис.3

Остальное см.рис.1

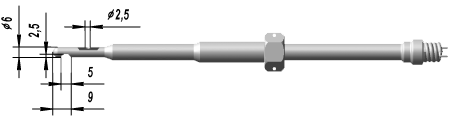

Рис.4

Остальное см.рис.1

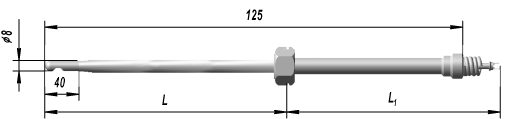

Рис.5

Остальное см.рис.1



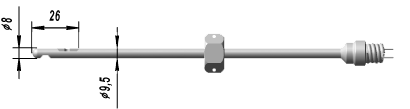

Рис.6

Остальное см.рис.1



Рис.7

Остальное см.рис.1



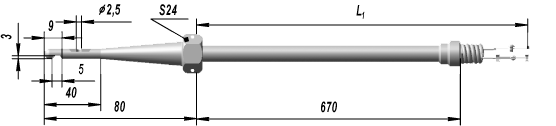

Рис.8



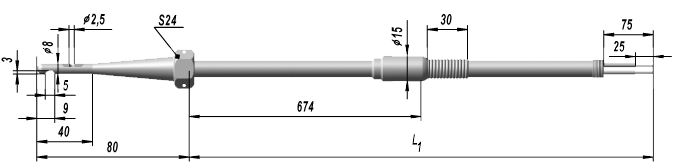

Рис.9



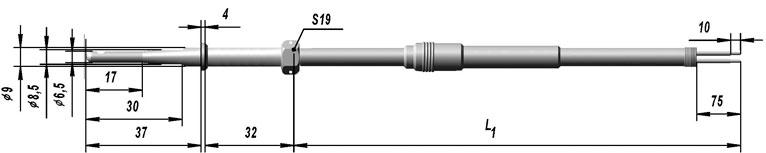

Рис.10



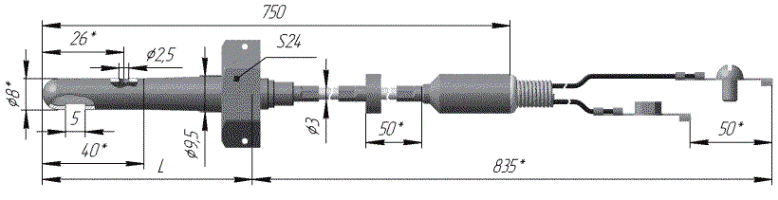

Рис.11



Конструктивное исполнение

Рис.

Схема

L, мм

L1, мм

Материал защитной арматуры

Скорость потока, м/с

Диапазон измеряемых температур, °C

Условное

давление, МПа

Показатель тепловой инерции, с

-00

1

Сх.2

80

835

Сплав р-ВИ

ХН50МВКТЮ8-ИД

до 300

-40...1000

0,8 6

-01

2

-02

3

20

-03

4

60

900

Сталь 15Х25Т или 10Х17Н13М2Т

до 180

-40...800

0,25

-04

80

-05

100

-06

5

80

810

08Х17Н15М3Т

-40...750

0,15

-07

6

835

Сталь

10Х17Н13М2Т

до 5

-40...800

0,16 6

-08

7

60

1500

до 300

-09

8

Сх.4

-

835

Сплав р-ВИ

ХН50МВКТЮ8-ИД

-40…1000

0,8 6

-10

9

6500

-11

10

Сх.2

-

1000

Сталь ХН78Т

15

-12

1500

-13

11

80

835

10Х23Н18

-40…+800

13

____________________________________________________________________________________________________________________



Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 42313, Регистрационный № 46538-11. Приложение

Сертифицированы в Республике Казахстан № KZ.02.03.04252-2011/46538-11

Сертифицированы в Республике Беларусь № РБ 03 10 4830 12
