Термопреобразователь КТС ПР 9415 для теплосчетчиков

Назначение


Комплект термопреобразователей сопротивления, подобранных в пару, предназначен для измерения разности температур в открытых и закрытых системах теплоснабжения.
Комплект состоит из двух термометров сопротивления.

Срок службы - 15 лет.

Технические характеристики по ТУ 50-95 ДДШ 2.822.019 ТУ

- диапазон измеряемой разности температур 5...150 °С;
- значения сопротивлений термопреобразователей сопротивления, входящих в комплект, при 0 °С (Ro), отличаются между собой на величину не более 0,01%;
- значения W100 термопреобразователей сопротивления, входящих в комплект, отличаются между собой на величину не более 0,0001;
- длина погружаемой части термометров сопротивления - 60; 80; 100; 120; 160; 200; 250; 320; 400; 500 мм;
- защищенность от воды и пыли со стороны выводов по ГОСТ-14254 - IP54 (рис.1,2,3), IР00 (рис.4);
- вероятность безотказной работы за 2000 ч - 0,98.



По заявке потребителя возможно изготовление комплектов и отдельных термопреобразователей  сопротивления других конструктивных исполнений.



Технические характеристики

КТСПР - 9514

Диапазон измеряемых температур, °C

0…+155

Номинальная статическая характеристика (НСХ)

50П, 100П, 500П, 1000П

Класс допуска

А, В

Показатель тепловой инерции, с

8, 20

Степень защиты от пыли и воды

IP54, IP00

Материал защитной арматуры

Ст.12Х18Н10Т

Номинальное значение W100

1,3910;
1,3850

Диапазон условных давлений, мПа

0,1 ... 25

Устойчивость к вибрации

группа исп. N3

Вид климатического исполнения

ТВ1, ТВ2, Т2, Т3, У2

Термопреобразователь КТС

КТСПР 9415



СХЕМА СОЕДИНЕНИЙ

Сх.4

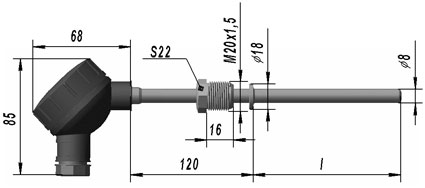

Рис.1

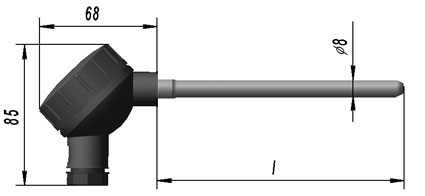

Рис.2



Пример записи при заказе:

КТСПР-9514 -500П -W100 -В -1 -320

                          1            2               3         4     5       6


1 - Тип

2 - НСХ

3 - Номинальное значение W100

4 - Класс допуска

5 - Номер рисунка

6 - Длина погружаемой части

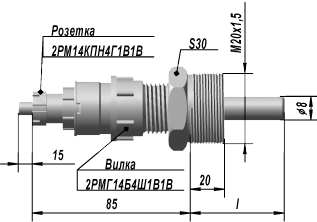

Рис.3

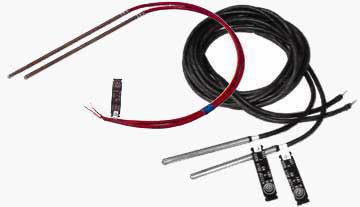

Рис.4

Для рис.4-длина выводов по заказу (по умолчанию L=2000мм).

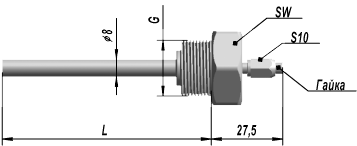

Для установки может применяться защитная гильза ДДШ 6 236 009 (раздел IV)
для длин датчика 60, 80, 120 , 160, 200 мм



Способы установки датчиков КТСПР-9514 на объектепосредством стандартных тройников по ГОСТ 8949-75



Рис.1 на трубе 1/2"

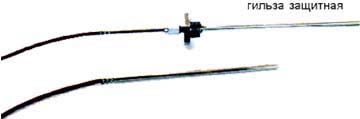

Рис.2 на трубе 3/4" для установки датчика по рис.4 может применяться защитная гильза ДДШ 6 236 009 (раздел IV)

Рис.3 на трубе 1"



Рис.4

Посредством бобышек и гильз



























________________________________________________________________________________________________



Термопреобразователи сертифицированы и зарегистрированы в Государственном реестре средств измерений под № 15195-01.

Сертификат об утверждении типа средств измерений RU.C.32.051. № 10383. Описание типа
