ДАТЧИК ТЕПЛОВОГО ПОТОКА ДТП 0924

Версия для печати  .pdf



Назначение:

Датчики теплового потока ДТП 0924 предназначены для измерения теплового потока и (или) поверхностной плотности теплового потока, сопровождающего различные физические и биологические процессы. Также могут быть использованы в качестве рабочего средства измерения поверхностной плотности теплового потока при испытании различных строительных изделий, как в лабораторных с применением климатической камеры, так и в натурных условиях.



Может работать с Измерителем плотности теплового потока и температуры ИТП-11 и Измерителем температуры многоканальный МИТ для работы с датчиком теплового потока.



Диапазон измерения теплового потока, габаритные размеры, плоская, гибкая или круглая конструкция определяются при заказе.



ДТП 0924 выпускается по ТУ МКСН.405229.001 ТУ

Характеристики

с резиновым заливочным компаундом с эпоксидным заливочным компаундом
Диапазон измеряемых плотностей теплового потока, Вт/м² 10 ÷ 1000 10 ÷ 2000
Коэффициент преобразования, Вт/(Вт/м²)  10 ÷ 50 20 ÷ 50
Погрешности, %, не более 8 6
Рабочий диапазон температур, °С 10...100 10...150
Термическое сопротивление м2К/Вт 0,02...0,09 0,004...0,03



Порядок обозначения датчика в документации и при заказе

ДТП 0924 -

Х

 -

Х

 -

Х-Х

 -

Х



1

2

3

4

1) Конструктивное исполнение:
Э с эпоксидным заливочным компаундом изготавливаются с размерами до 60 мм включительно
Р с резиновым заливочным компаундом изготавливаются с размерами до 100 мм включительно
2) Форма
Д Диск: изготавливаются с размерами до 300 мм включительно
П Пластина: изготавливаются с размерами до 210 мм включительно
3) Габаритные размеры:
- для диска диаметр из ряда 20, 27, 60, 100, 150, 210, 300 мм.
- для пластины длина и ширина из ряда 20, 27, 60, 100, 150, 210 мм.
4) Наличие встроенной термопары:
0 нет
1 термопара ТХА (К)





Пример записи:

"Датчик плотности теплового потока ДТП 0924-Э-Д-27-0"

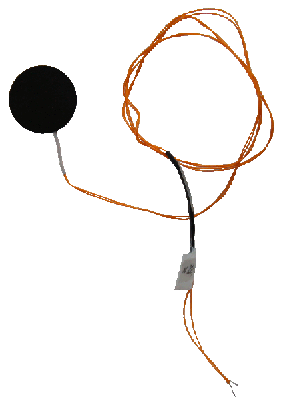

                 ДТП 0924-Э-Д-20-0                                    ДТП 0924-Э-Д-60-0                                        ДТП 0924-Э-Д-27-0

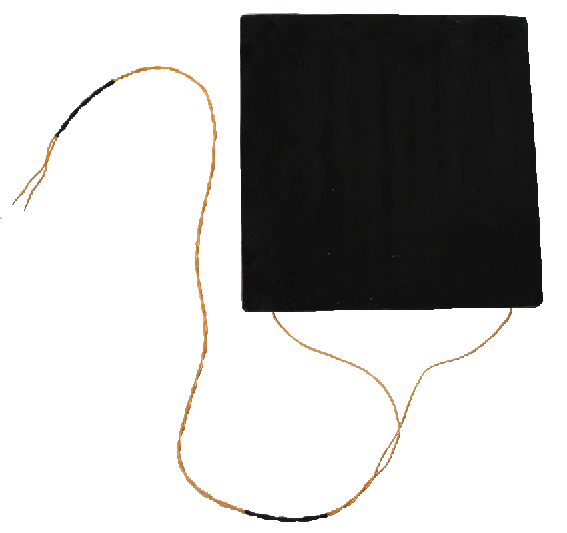

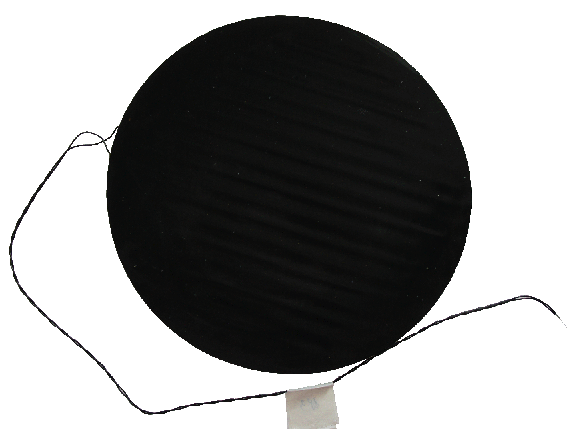

ДТП 0924-Р-Д-300-0                                                                              ДТП 0924-Р-П-210-210-0
