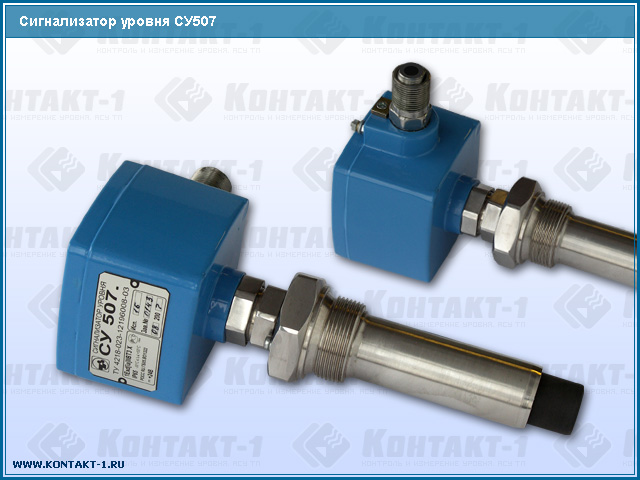

Сигнализаторы уровня СУ 507

Сигнализатор уровня типа СУ 507 со склада компании УЭК. Быстрая и бережная доставка, гарантия качества товара.

Сигнализатор уровня СУ507. Уровнемеры – надежные радарные уровнемеры и доступные датчики уровня

Сигнализаторы уровня СУ507 предназначены для контроля предельного уровня жидких (нефти, нефтепродуктов, воды, масла) и сыпучих (цемента, извести, песка, щебня, руды, шихты, угля, гранулированного порошка) сред в емкостях, находящихся как под атмосферным, так и под избыточным давлением.


Сигнализаторы уровня СУ507 предназначены, так же, для сигнализации уровня раздела фаз жидкостей с различными физическими свойствами.

Например, границы продукт-подтоварная вода и т.п.

Комплект поставки

1. Сигнализатор уровня СУ 507 – 1 шт.
2. Руководство по эксплуатации – 1 экз.

Основные функции

  • Сигнализация уровня раздела фаз.
  • Сигнализация верхнего или нижнего предельных уровней.
  • Формирование выходного релейного сигнала при достижении предельного уровня.

Принцип действия

При заполнении или опорожнении резервуара электрическая емкость расположенного в нем ЧЭ изменяется в зависимости от уровня погружения в контролируемую среду. Это изменение емкости преобразуется электронной схемой сигнализатора в дискретный токовый сигнал, а затем в выходной сигнал типа «сухой контакт».

Исполнения приборов

Сигнализатор уровня СУ507 представляет собой моноблочную конструкцию, объединяющую электронный преобразователь, имеющий релейный выход и ЧЭ.

В зависимости от типа контроллируемой среды и условий эксплуатации могут применятся следующие варианты исполнения сигнализатора уровня:

  • Сигнализатор уровня СУ 507.1Х – компактное, расстояние от штуцера до зоны срабатывания – 0,15 м;
  • Сигнализатор уровня СУ 507.2Х – с жестким удлинением, расстояние от штуцера до зоны срабатывания – 0,3 ... 2,5 м;
  • Сигнализатор уровня СУ 507.3Х – с гибким удлинением из нержавеющей трубки, расстояние от штуцера до зоны срабатывания – 2,5 до 30 м.

Исполнения по питанию:

  • Сигнализатор уровня СУ 507.ХА – переменное, 220В (50Гц);
  • Сигнализатор уровня СУ 507.ХБ – постоянное, 24В.

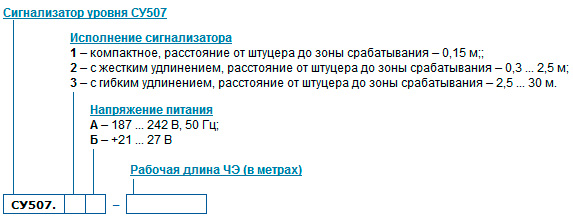

Структура условного обозначения



Достоинства

  • Оригинальная моноблочная конструкция прибора обеспечивает высокую точность срабатывания (чувствительная зона находится на расстоянии 8 – 10 мм от торцевой поверхности корпуса датчика) и позволяют ему уверенно работать в условиях налипаний и отложений на чувствительный элемент.
  • Современная элементная база.

Взрывозащита

Сигнализатор уровня СУ507 имеет маркировку взрывозащиты «1Exd[ia]IIBT3 X», соответствует требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.01-99 (МЭК 60079-1-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99), и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 “Правил устройства электроустановок” (ПУЭ).
