Уровнемеры ИСУ 100И, одноканальные

В продаже уровнемер ИСУ от компании УЭК. Высокое качество продукции. Быстрая и бережная доставка. Гарантийный срок на продукцию.

Уровнемер ИСУ100И. Уровнемеры доступные емкостные уровнемеры и надежные радарные уровнемеры

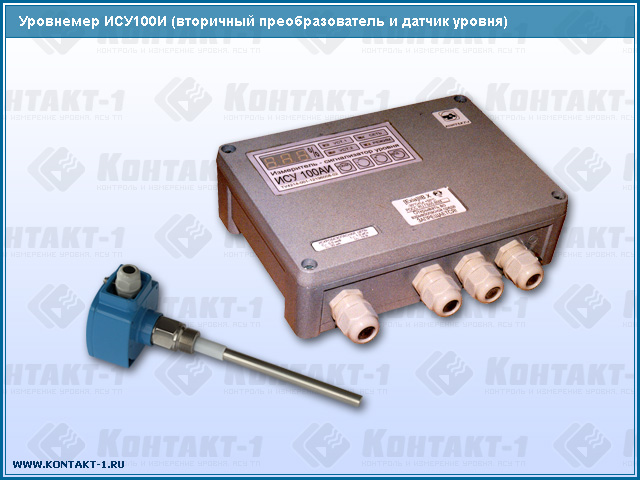

Уровнемер ИСУ100И (емкостной измеритель-сигнализатор уровня) в комплекте с датчиком уровня предназначен для непрерывного измерения уровня различных жидких (нефти, нефтепродуктов, воды, щелочей, кислот, масла, пищевых жидкостей и др.) и сыпучих (цемента, извести, песка, щебня, руды, шихты, угля, гранулированного порошка и др.) сред. Так же контроля двух заданных предельных уровней в резервуарах, танках, силосах и т.п. стационарных установках, в том числе в емкостях, находящихся под избыточным давлением.

Комплект поставки

1. Преобразователь вторичный ИСУ100И – 1 шт.
2. Датчики уровня Е – 1 шт.
3. Руководство по эксплуатации – 1 экз.
4. Паспорт на преобразователь вторичный – 1 экз.
5. Паспорт на каждый датчик уровня – 1 экз.

Основные функции

>
Преобразование входного сигнала датчика уровня в выходные сигналы: непрерывные токовые и дискретный (контакты реле).
>
Отображение результатов измерений на цифровом индикаторе в относительных единицах измерения.
>
Формирование выходного релейного сигнала и световой сигнализации для каждой из двух независимых предельных уставок уровня или объема, задаваемых пользователем.
>
Автодиагностика и сигнализация отказов.

Принцип действия

Принцип действия уровнемера ИСУ100И основан на преобразовании программируемым микроконтроллером длительности частотного токового сигнала, поступающего от датчика уровня, в пропорциональный сигнал постоянного тока на выходе. Длительность входного сигнала зависит от электрической емкости чувствительного элемента датчика уровня, которая, в свою очередь, определяется глубиной его погружения в контролируемую среду, т.е. положением ее уровня.

Исполнения приборов

Вторичный преобразователь имеет различные исполнения по питанию:

  • Уровнемер ИСУ100АИ предназначены для питания от сети ~220 В, 50 Гц.
  • Уровнемер ИСУ100БИ предназначены для питания от сети +24 В.

В зависимости от типа контролируемой среды и условий измерений могут применятся различные варианты исполнения датчиков уровня: конструкция, материал и длина ЧЭ, тип присоединительного элемента, наличие термовтулки (см. раздел “Датчики уровня для уровнемеров ИСУ100И, ИСУ100МИ, ИСУ200И ”).

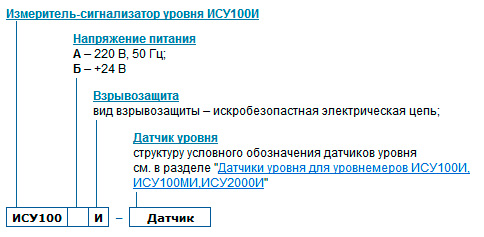

Структура условного обозначения



Достоинства

  • Повышенная стабильность измерений.
  • Уровнемер ИСУ100И обеспечивает самодиагностику, выдачу аварийного сигнала на цифровой дисплей при неисправности линии связи с датчиком уровня или самого датчика.
  • Обеспечение взрывозащиты уровня “ia"
  • Обеспечение высокой помехозащищенности информационного сигнала.Возможность калибровки с клавиатуры прибора.

Взрывозащита

Вторичный преобразователь, входящий в состав измерителя-сигнализатора ИСУ 100И, с входной искробезопасной электрической цепью уровня “ia” имеет маркировку взрывозащиты “[Exia]IIB X”, соответствует требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99) и предназначен для установки в зонах, согласно маркировке взрывозащиты, ГОСТ Р51330.13-99 (МЭК 60079-14-99) и гл. 7.3 ПУЭ.

Датчик, входящий в состав измерителя-сигнализатора ИСУ 100И, имеет маркировку взрывозащиты “0ExiaIIBT3 Х”, соответствует требованиям ГОСТ Р51330.0-99(МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99) и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ Р51330.13-99 (МЭК 60079-14-99) и гл. 7.3 “Правил устройства электроустановок” (ПУЭ).
