Уровнемер ИСУ 100МИ, двухканальный

В продаже уровнемер ИСУ модели 100МИ от компании УЭК. Высокое качество продукции. Быстрая и бережная доставка, гарантийный срок на продукцию.

Уровнемер ИСУ100МИ. Уровнемеры – доступные емкостные уровнемеры и надежные радарные уровнемеры

Уровнемер ИСУ100МИ (емкостной измеритель-сигнализатор уровня) в комплекте с двумя датчиками уровня предназначен для непрерывного измерения уровня различных жидких (нефти, нефтепродуктов, воды, щелочей, кислот, масла, пищевых жидкостей и др.) и сыпучих (цемента, извести, песка, щебня, руды, шихты, угля, гранулированного порошка и др.) сред, а так же контроля заданных предельных уровней в резервуарах, танках, силосах и т.п. стационарных установках, в том числе в емкостях, находящихся под избыточным давлением.


Уровнемер ИСУ100МИ в комплекте с двумя датчиками уровня обеспечивает контроль текущего уровня по двум каналам измерения и контроль двух предельных уровней по каждому каналу.

Комплект поставки

1. Преобразователь вторичный ИСУ100МИ – 1 шт.
2. Датчики уровня – 2 шт.
3. Руководство по эксплуатации – 1 экз.
4. Паспорт на датчик – 1 экз.

Основные функции

Исполнение 1 – “уровнемер – уровнемер”:

>
преобразование двух входных частотных сигналов датчиков уровня в выходные сигналы – непрерывные токовые, цифровые и дискретные (контакты реле), обеспечивая таким образом одновременное измерение уровня по двум каналам и контроль двух заданных предельных уровней по каждому из каналов.


Исполнение 2 – “уровнемер – сигнализатор”:

>
преобразование входного частотного сигнала датчика измерения уровня и входного дискретного сигнала датчика сигнализации предельного уровня в выходные сигналы – непрерывный токовый, цифровой и дискретные (контакты реле), таким образом обеспечивается возможность одновременного измерения текущего уровня по первому каналу и автономный контроль предельного уровня по второму каналу измерения.


Исполнение 3 – “самонастраивающийся уровнемер“:

>
преобразование входного частотного сигнала датчика измерения уровня в выходные сигналы – непрерывные токовый, цифровой и дискретный (контакты реле) по первому каналу и автоматическая калибровка измерения уровня при заполнении емкости и срабатывании датчика сигнализации предельного уровня (при этом также срабатывает переключающееся реле) второго канала. Таким образом обеспечивается высокая стабильность результатов измерения уровня независимо от состава и диэлектрической проницаемости среды, а также воздействия других дестабилизирующих факторов.


Независимо от исполнений прибор выполняет следующие функции:

>
отображение результатов измерений на цифровом индикаторе в относительных единицах измерения;
>
пересчет по тарировочным таблицам результатов измерений;
>
формирование выходного релейного сигнала и световой сигнализации для предельных уставок уровня;
>
автодиагностика и сигнализация отказов.

Принцип действия

Принцип действия уровнемера ИСУ100МИ основан на преобразовании однокристальным микроконтроллером длительности периода частотного сигнала, поступающего от датчика уровня, в цифровую форму. Длительность периода входного сигнала линейно зависит от электрической емкости чувствительного элемента датчика уровня, которая, в свою очередь, определяется глубиной его погружения в контролируемую среду, т.е. положением ее уровня. Исполнения приборовВ зависимости от версии программного обеспечения и подключенных к вторичному преобразователю датчиков существуют три исполнения прибора:

>
Исполнение 1 – “уровнемер – уровнемер”.
>
Исполнение 2 – “уровнемер – сигнализатор”.
>
Исполнение 3 – “самонастраивающийся уровнемер”.


Исполнения по питанию:

>
Измерители-сигнализаторы уровня ИСУ100МАИ предназначены для питания от сети 220 В, 50 Гц.
>
Измерители-сигнализаторы уровня ИСУ100МБИ предназначены для питания от сети +24 В.


В зависимости от типа контролируемой среды и условий измерений могут применятся различные варианты исполнения датчиков уровня: конструкция, материал и длина ЧЭ, тип присоединительного элемента, наличие термовтулки (см. раздел “Датчики уровня для уровнемеров ИСУ100И, ИСУ100МИ, ИСУ200И”).

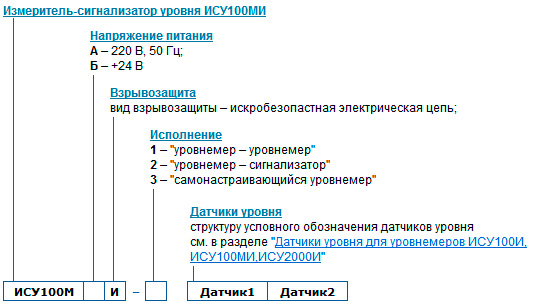

Структура условного обозначения




Достоинства

Программируемая задержка срабатывания выходных реле сигнализации предельного уровня.
Уровнемер ИСУ100МИ обеспечивает возможность инвертирования алгоритма работы выходных реле.
Уровнемер ИСУ100МИ обеспечивает самодиагностику, выдачу аварийного сигнала и зажигание индикатора “Авария” при неисправности линии связи с датчиком.
Обеспечение взрывозащиты уровня “ia”.
Выбор пользователем величины токового выхода путем программирования с клавиатуры прибора.
Возможность связи с компьютером по интерфейсу RS-485.

Взрывозащита

Вторичный преобразователь с входными искробезопасными электрическими цепями уровня “ia” имеет маркировку взрывозащиты “[Еxia]IIB X”, соответствует требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99) и предназначен для установки в зонах, согласно маркировке взрывозащиты, ГОСТ Р51330.13-99 (МЭК 60079-14-99) и гл. 7.3 ПУЭ.

Датчики, входящие в состав прибора, имеют маркировку взрывозащиты “0ExiaIIBT3 Х”, соответствуют требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99) и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ Р51330.13-99 (МЭК 60079-14-99) и гл. 7.3 “Правил устройства электроустановок” (ПУЭ).
