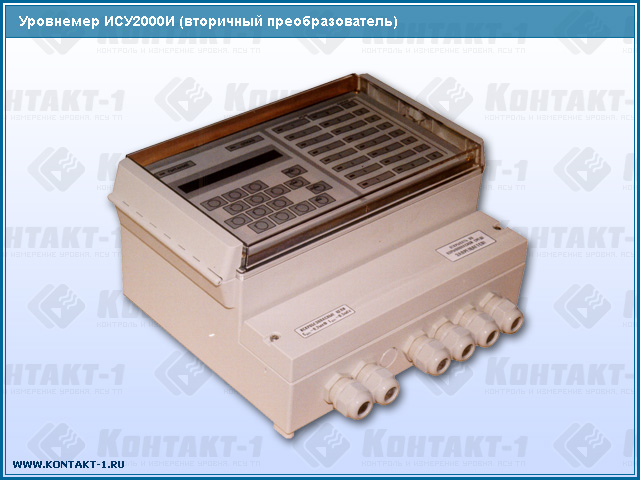

Уровнемер ИСУ 2000И, восьмиканальный

В продаже уровнемер восьмиканальный ИСУ 2000И от компании УЭК. Высокое качество продукции. Быстрая и бережная доставка, гарантийный срок на продукцию.

Уровнемер ИСУ2000И. Уровнемеры - доступные емкостные уровнемеры и надежные радарные уровнемеры

Уровнемер ИСУ2000И (емкостной измеритель-сигнализатор уровня) в комплекте с датчиками уровня (до 8 шт.) предназначен для непрерывного измерения уровня различных жидких и сыпучих сред в группе емкостей и контроля заданных предельных уровней (по две уставки в каждой емкости).

К уровнемеру может быть подключено до восьми датчиков: измерения текущего уровня и (или) контроля предельного уровня.



Комплект поставки

1. Преобразователь вторичный ИСУ2000И – 1 шт.
2. Датчики уровня – до 8 шт.
3. По заказу: модуль реле из комплекта ИСУ2000И или модуль реле МР-8 – 2 шт.
4. Руководство по эксплуатации – 1 экз.
5. Паспорт на преобразователь вторичный – 1 экз.
6. Паспорт на датчик – 1 экз.
7. Паспорт на модуль реле – 1 экз.

Основные функции

>
измерение и индикация уровня контролируемой среды на встроенном индикаторе в линейных и относительных единицах измерения (мм, см, дм, м, %);
>
преобразование, по тарировочной таблице, измеренного уровня контролируемой среды в объем, и индикация в объемных или в относительных единицах (л, м3, %);
>
сигнализация двух независимых предельных уставок уровня или объема, задаваемых пользователем, в каждом измерительном канале;
>
адаптация функции преобразования к геометрической форме резервуара при выдаче результатов измерения в объемных единицах;
>
преобразование уровня контролируемой среды в выходные сигналы: непрерывный токовый, дискретный – “открытый коллектор” и (или) “сухие” контакты реле, цифровой RS–485;
>
автодиагностика и сигнализация отказов.

Принцип действия

Принцип действия уровнемера ИСУ2000И основан на преобразовании программируемым микроконтроллером периода непрерывных частотных импульсных сигналов, поступающих от аналоговых датчиков уровня на соответствующие каналы измерения, в выходные сигналы, пропорциональные уровню или объему контролируемой среды.
Период входного частотного сигнала (от датчика уровня) линейно зависит от электрической емкости чувствительного элемента датчика уровня, которая, в свою очередь, определяется глубиной его погружения в контролируемую среду, т.е. положением уровня.Исполнения приборов В зависимости от типа контролируемой среды и условий измерений могут применятся различные варианты исполнения датчиков уровня: конструкция, материал и длина ЧЭ, тип присоединительного элемента, наличие термовтулки (см. раздел “Датчики уровня для уровнемеров ИСУ100И, ИСУ100МИ, ИСУ2000И”).

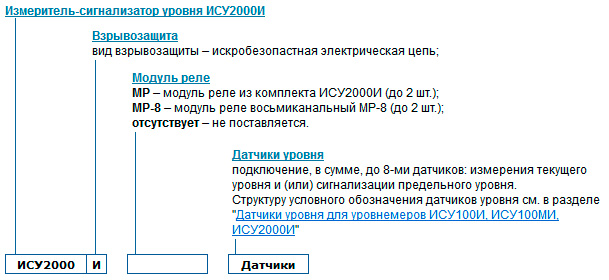

Структура условного обозначения





Достоинства

Отображение информации о заполнении резервуара как по уровню, так и по объему, как в процентах, так и в линейных и объемных единицах.
Адаптация к форме резервуара любой конфигурации.
Автодиагностика и сигнализация отказов.
Возможность связи с компьютером (по интерфейсу RS485).
Автоматизированная калибровка характеристик преобразования (в составе АСУ).
Программирование прибора с панели управления.
Интерфейс с ЭВМ. Возможность программирования прибора с помощью ЭВМ.
Удобство пользования и возможность выбора варианта прикладного программного обеспечения прибора (различные коэффициенты усреднения, возможность программирования канала измерения с учетом данных других каналов).
Двухпроводная линия связи с первичным преобразователем длиной до 1000 м.

Взрывозащита

Вторичный преобразователь, входящий в комплект измерителей-сигнализаторов уровня ИСУ2000И, с входными искробезопасными электрическими цепями уровня “iа” имеет маркировку взрывозащиты [Exia]IIB Х по ГОСТ Р 51330.10-99 и предназначен для установки в соответствующих зонах, согласно таблице 7.3.11 ПУЭ.

Датчики, входящие в комплект измерителя-сигнализатора уровня, подключаются к искробезопасным входным цепям (клеммный блок ХТ2), имеют маркировку взрывозащиты 0ExiaIIBT3 Х, соответствуют требованиям ГОСТ Р51330.0-99, ГОСТ Р51330.10-99 и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 “Правил устройства электроустановок” (ПУЭ).
